КТ932А транзистор PNP (2 А 80В) 20W

КТ932А транзистор PNP (2 А 80В) 20W

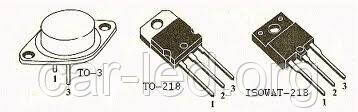

Корпус:

Загальна інформація

Найменування
КТ932А ТО-3 Транзистор


Торгова марка



Країна походження
СРСР


ТУ
аА0.336.311 ТУ


Різновид приймання
"1"


Маса виробу, г.
17,7


Дата випуску



Транслітерація
Transistor KT932A


Тип паковання
полиэт.пакет


Стан паковання
самопаковання

Основні параметри

Функціональний тип
біполярний


Типорозмір корпусу
КТ-9


Фактичне маркування
КТ932А


Габаритні розміри L*W*H
20,1х39,2х23,3


Висота корпусу
10,3 mm


Довжина виводів
13 mm

Технічні характеристики

Максимальний зворотний струм, Iобр
не більш ніж 1,5 mA


Максимальна потужність розсіювання
20 W


Макс. допустима напруга еммітер-база UЕб
4,5 V


Макс. допустима напруга колектор-емітер Uке
80 V


Макс. допустимий постійний струм колектора
2 A


Статичний коефіцієнт передавання струму
15-80

Транзистори КТ932А кремнієві епітаксиально-планарні структури p-n-p посилені, гранічна частота коефіцієнта передавання струму транзизора для схеми із загальним імітером: понад 40 МГц. Застосовуються в широкосмугових підсилювачах потужності й автогенераторах.

Uкбо
- Максимально допустима напруга колектор-база


Uкбои
- Максимально допустима імпульсна напруга колектор-база


Uкео
- Максимально допустима напруга колектор-емітер


Uкеои
- Максимально допустима імпульсна напруга колектор-емітер


Iдоmax
- Максимально допустимий постійний струм колектора


Iдоmax и
- Максимально допустимий імпульсний струм колектора


Pдоmax
- Максимально допустима постійна розсіювана потужність колектора без тепловідведення


Pдоmax т
- Максимально допустима постійна розсіювана потужність колектора з тепловідведенням


h21е
- Статичний коефіцієнт передавання струму біполярного транзизора в схемі із загальним евітером


Iкбо
- Зворотний струм колектора


fгр
— гранічна частота коефіцієнта передавання струму в схемі із загальним емітером


UкЕН
- напруга насичення колектор-емітер
