КТ897А транзистор NPN (30А 350В) 150W

КТ897А транзистор NPN (30А 350В) 150W

Транзистори складані біполярні перемикачні КТ834А, КТ848А, КТ890А та КТ897А призначені для використання як вихідних ключів електронних комутаторів систем запалювання автомобілів, а також у схемах керування електроприводом.

Структура умовного позначення

КТ8ХА(1):

КТ — транзистор кремнієвий біполярний;

8 — позначення призначення транзизора (велика потужність

з гранічною частотою від 3 до 30 МГц);

Х — порядковий номер розробки (34; 48; 90);

А — класифікаційна група за параметрами;

1 — конструктивне виготовлення (тип корпусу КТ-43А-2).

Умови експлуатації

Умови експлуатації транзистора КТ834А відповідно до вимог аАО.336.471 ТУ-95, транзизора КТ848А ― аАО.336.539 ТУ-95, транзисторів КТ890А та КТ890А1 ― АДБК.432.148. 010 ТУ-94. Температура довкілля від мінус 60 до 100 °C (КТ834А) і до 125 °C (КТ848А, КТ890А та КТ890А1). Температура корпусу транзисторів від мінус 45 до 100 °C (КТ834А) і до 125 °C (КТ848A, КТ890А і КТ890А1). аАО.336.471 ТУ-95;аАО.336.539 ТУ-95;АДБК.432.148.010 ТУ-94

КТ897А

Структура NPN

Макс. наприклад. к-б у разі заданого зворотного струму до й розімкнутого ланцюга е. (Uкбо макс), В*: -

Макс. наприклад. к-е за заданого струму до та заданого спр. в ланцюзі б-е.(Uкер макс), В 350

Макс. наприклад. к-е за заданого струму до й розімкнутого ланцюга б.(Uкео макс), В —

Максимально допустимий струм до ( Iк макс, А) 20

Статичний коефіцієнт передавання струму h21е хв 400

Гранична частота коефіцієнта передавання струму f г, МГц 10

Максимальна розсіювана потужність до (РК, Вт) 125

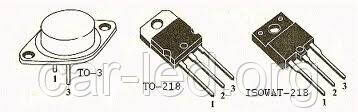

Корпус ТО-3

Виробник Росія

КТ897А

Транзистори КТ897А кремнієві епітаксиально-планарні структури n-p-n складані.

Призначені для застосування у вихідних каскадах електронного комутатора в системах запалювання автомобілів, вторинних джерелах живлення та інших імпульсних схемах з індуктивним навантаженням.

Транзистори випускаються в металевому корпусі з жорсткими виведеннями та скляними ізоляторами.

Тип приладу вказується на корпусі.

Маса транзизора не більш ніж 20 г.

Основні технічні характеристики транзизора КТ897А:

• Структура транзизора: n-p-n;

• РК max — Постійна розсіювана потужність колектора: 3 Вт;

• Рк т max ― Постійна розсіювана потужність колектора з тепловідведенням: 150 Вт;

• fГ ― Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним емітером: понад 10 МГц;

• Uкбо max — Максимальна напруга колектор-база за заданого зворотного струму колектора та розімкнутого ланцюга імітера: 350 В;

• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 5 В;

• Iк max — Максимально допустимий постійний струм колектора: 20 А;

• Iк і max — Максимально допустимий імпульсний струм колектора: 30 А;

• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-база й розімкнутого виведення емітера: не більш ніж 250 мкА (350 В);

• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: понад 400;

• Rке нас — Опір насичення між колектором і емітером: не більш ніж 0,23 Ом
