КТ848А транзистор кремнієвий NPN (15А 400В) 35W

КТ848А транзистор NPN (15А 400В) 35W

Транзистори складані біполярні перемикачні КТ834А, КТ848А, КТ890А і КТ890А1 призначені для використання як вихідні ключі електронних комутаторів систем запалювання автомобілів, а також у схемах керування електроприводом.

Структура умовного позначення

КТ8ХА(1):

КТ — транзистор кремнієвий біполярний;

8 — позначення призначення транзизора (велика потужність

з гранічною частотою від 3 до 30 МГц);

Х-порядковий номер розробки (34; 48; 90);

А - класифікаційна група за параметрами;

1 — конструктивне виготовлення (тип корпусу КТ-43А-2).

Умови експлуатації

Умови експлуатації транзистора КТ834А відповідно до вимог аАО.336.471 ТУ-95, транзизора КТ848А — аАО.336.539 ТУ-95, транзисторів КТ890А та КТ890А1 — АДБК.432.148. 010 ТУ-94. Температура довкілля від мінус 60 до 100 °C (КТ834А) і до 125 °C (КТ848А, КТ890А та КТ890А1). Температура корпусу транзисторів від мінус 45 до 100 °C (КТ834А) і до 125 °C (КТ848A, КТ890А та КТ890А1). аАО.336.471 ТУ-95;аАО.336.539 ТУ-95;АДБК.432.148.010 ТУ-94

КТ848А

Транзистори КТ848А кремнієві меза-планарні структури n-p-n перемикачні.

Призначені для застосування в електронних схемах запалювання автомобільної радіоелектронної апаратури.

Випускаються в металевому корпусі зі скляними ізоляторами та жорсткими виведеннями.

Маркування нанесене цифро-букваним кодом на корпусі транзизора.

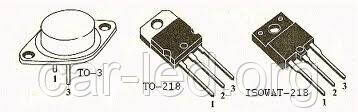

Тип корпусу: КТ-9 (TO-3).

Маса транзизора не більш ніж 20,0 г.

Кліматичне виготовлення: «УХЛ», категорія розміщення «3.1», «5.1».

Категорія якості: «ОТК».

Технічні умови:

- приймання «1» — АА0.336.539ТУ.

Імпортний аналог:, BU608, BUX37, 2SD641, SK3995.

Основні технічні характеристики транзизора КТ848А:

• Структура транзизора: n-p-n;

• Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 35 Вт;

• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним імітером: не менш ніж 3 МГц;

• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 15 В;

• Iк max — Максимально допустимий постійний струм колектора: 15 А;

• Iкер — зворотний струм колектор-емітер за заданих зворотної напруги колектор-емітер і опору в ланцюгу база-емітер: 3 мА (400 В);

• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: понад 20;

• Rке нас - Опір насичення між колектором та емітером: не більш ніж 0,2 Ом

Технічні характеристики транзисторів 2Т848А, КТ848А:

Тип

транзизора
Структура
Граничні значення параметрів за Тп = 25 °C
Значення параметрів за Тп = 25 °C
TП

max
Т

max


IК

max
IК. И.

max
UКЭ0 max
UКБ0 max
UЭБ0 max
РК. Т. max
h21Э
UКЭ

нас.
IКБО
IЭБО
IКЭR
f гp.
СК
СЭ


А
А
В
В
В
Вт

В
мА
мА
мА
МГц
пФ
пФ
°С
°С


2Т848А
n-p-n
15
-
400
-
7
35
>20
<2
-
-
0,25
>3
-
-
150
-60...+125


КТ848А
n-p-n
15
-
400
-
15
35
>20
<2
-
-
3
>3
-
-
150
-45…+100

Усоловні позначення електричних параметрів транзисторів:

• IК max — максимально допустимий постійний струм колектора транзизора.

• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.

• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.

• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.

• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.

• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.

• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.

• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.

• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.

• UКЭ нас. — напруга насичення між колектором і емітером транзизора.

• IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.

• IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.

• IКЭR — зворотний струм колектор-емітер за заданої зворотної напруги колектор-емітер і опору в ланцюгу база-емітер.

• f гр — гранічна частота коефіцієнта передавання струму.

• СК - ємність колекторного переходу.

• СЭ - ємність колекторного переходу.

• ТП max - максимально допустима температура переходу.

• Т max — максимально допустима температура довкілля.
