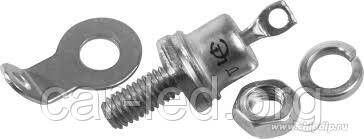

КС650А Стабілітрон 150V (135... 165 V) 5W корпус КДЮ11-3

Стабільйони КС650А кремнієві, дифузійно-сплавні, середньої потужності.

Призначені для стабілізації номінальної напруги 150 В у діапазоні струмів стабілізації 2,5...33 мА.

Випускаються в металостекуваному корпусі з жорсткими виведеннями.

Тип стабілізрона наводиться на корпусі.

Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом).

Маса стабілітрона з комплектуючими деталями не більш ніж 6 г.

Технічні умови: АА0.336.545 ТУ.

Основні технічні параметри стабілізрона КС650А:

• Номінальна напруга стабілізації: 150 В за Iст 25 мА;

• Розкидання напруги стабілізації: 135... 165 В;

• Температурний коефіцієнт напруги стабілізації: ±0,2%/°С;

• Диференціальний опір стабілізрона: 270 Ом за Iст 25 мА;

• Мінімально допустимий струм стабілізації: 2,5 мА;

• Максимально допустимий струм стабілізації: 33 мА;

• Максимально допустима розсіювана потужність на стабілізроні: 5 Вт;

• Робочий інтервал температури довкілля: -60... +125 °С

Технічні характеристики стабілізаторів КС620А, КС630А, КС650А, КС680А:

Тип стабілізрона
Uст.
αUст.
Uпр. (при Iпр.)
rст.
Iст.
Рmax
Тк.max (Тп.)
Т окр.


хв
ном
макс
Iст.ном.
хв
макс


В
В
В
мА
%/С
В (мА)
Ом
мА
мА
Вт
°С
°С


КС620А
103
120
132
50
0,2
1,5 (500)
150
5
42
5
125
-60… +125


КС630А
117
130
143
50
0,2
1,5 (500)
180
5
38
5
125
-60… +125


КС650А
135
150
165
25
0,2
1,5 (500)
270
2,5
33
5
125
-60… +125


КС680А
162
180
198
25
0,2
1,5 (500)
330
2,5
28
5
125
-60… +125

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора;

• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;

• Uпр. - постійна пряма напруга;

• Iпр. - постійний прямий струм;

• rст. - диференціальний опір стабілізрона;

• Iст. - струм стабілізації стабілізатора;

• Рmax - розсіювана потужність стабілізрона;

• Тк. мах - максимально допустима температура корпусу стабілізрона;

• Тп. мах - максимально допустима температура переходу стабілізрона;

• Т окр. - температура довкілля.
