DB3 (DO35) (0.1A; 32V) Діод динистор (двонаправлениq діод (тригер-діод))

Діод диністор DB3 DO35 (0.1A; 32V)

Динистор DB3 є двонаправленим діодом (тригер-діод), який спеціально створений для управління симsстором або тиристором. В основному своєму стані динистор DB3 не проводить через себе струм (не рахуючи незначний струм витоку) до тих пір, поки до нього не буде докладено напруга пробою.

У цей момент динистор переходить в режим лавинного пробою і у нього проявляється властивість негативного опору. В результаті цього на динисторs DB3 відбувається падіння напруги в районі 5 вольт, і він починає пропускати через себе струм, достатній для відкриття симsстора або тиристора.

Діаграма вольт-амперної характеристики динистора DB3 зображена нижче:

Цокольовка диністора DB3

Оскільки даний вид напівпровідника є симетричним діністороv (обидва його виведення є анодами), то немає абсолютно ніякої різниці, як його підключати.

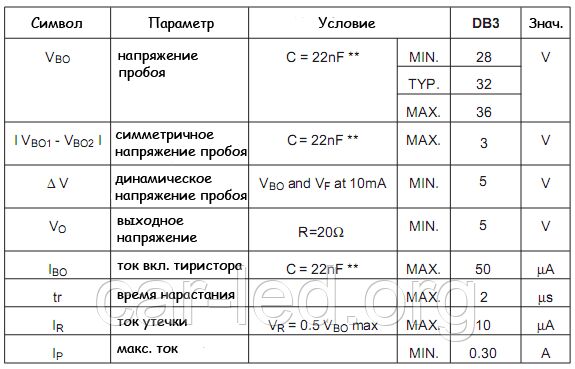

Характеристики диністора DB3

Аналоги диністора DB3

HT-32
STB120NF10T4
STB80NF10T4
BAT54

Як перевірити динистор DB3

Єдине, що можна визначити простим мультиметром - це коротке замикання в динисторе, в цьому випадку він буде пропускати струм в обох напрямках. Подібна перевірка динистора схожа з перевіркою діода мультиметром.

Для повної ж перевірки працездатності динистора DB3 ми повинні плавно подати напругу, а потім подивитися при якому його значенні відбувається пробій і з'являється провідність напівпровідника.
