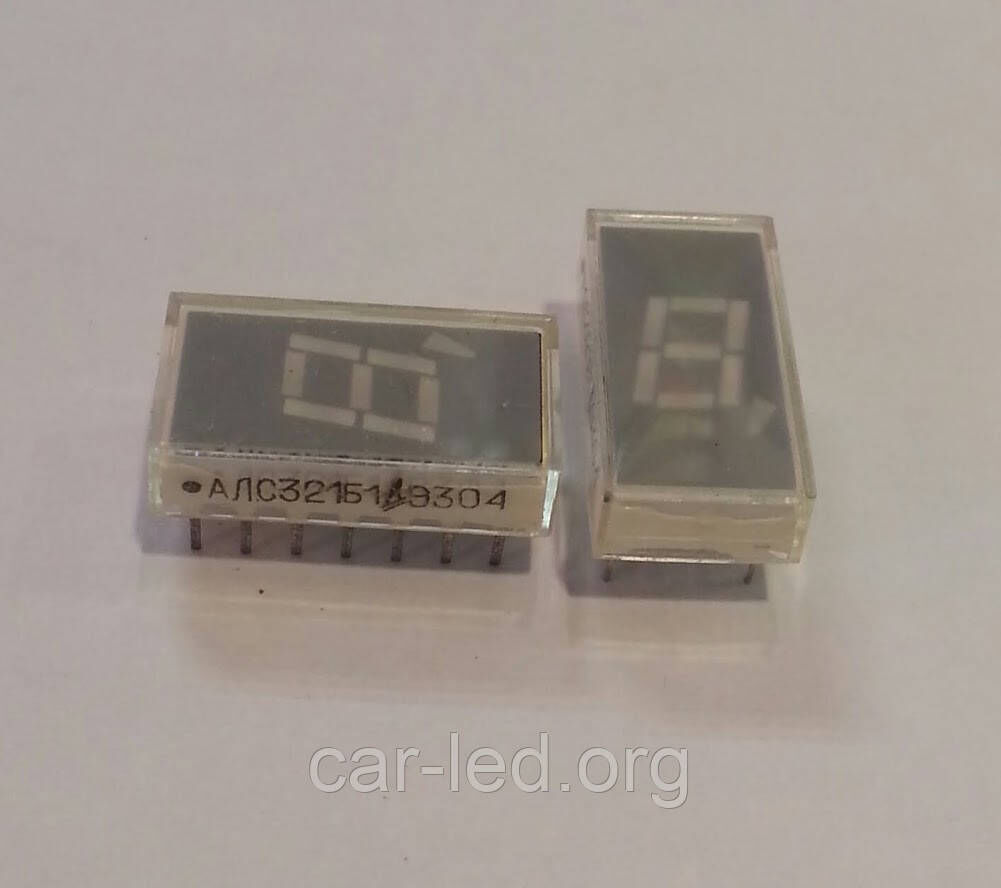

АЛС321Б1, жовто-зелений семисегментний індикатор 1-розрядний (висота знака 7,5 мм.) (Загальний анод)

АЛС321Б1

Індикатори знакосинтезувальні, фосфідогалієві.

Призначені для візуальної індикації.

Індикатори мають сім сегментів і децимальну точку, що випромінюють світло під впливом прямого струму.

Різні комбінації елементів, що забезпечуються зовнішньою комутацією, дають змогу відтворити цифри від 0 до 9 і децимальну точку.

Випускаються в пластмасовому корпусі.

У індикатора АЛС321А-1 елементи мають загальний катод, у АЛС321Б-1 — загальний анод.

Висота знака 7,5 мм.

Маса приладу не більш ніж 2 г.

Технічні умови: АА0.336.245 ТУ.

Деякі електричні та світлові параметри:

- Колір світіння:... жовто-зелений

- Нерівномірність сили світла індикатора... не більш ніж 3

- Постійна пряма напруга на елементі за Iпр = 20 мА.... не більш ніж 3,6 В.

Граничні експлуатаційні дані:

- Зворотна напруга будь-якої форми та періодичності:... 5 В

- Постійний прямий струм через елемент:

- при Т=-60..+35°С ...... 25 мА

- Розсіювана потужність:

- при Т=-60..+35°С ...... 720 мВт

- Температура довкілля... -60..+70°С

Технічні характеристики цифро-букваних індикаторів

АЛС321А1, АЛС321Б1:

Найменування

індикатора
Колір

світіння
Висота

знаків
Значення електричних і світлових параметрів індикаторів
Граничні експлуатаційні характеристики
T ОКР


I V

(при I пр., мА)
U ПР

(при I пр., мА)
λ MAX
δI V
I V

децим. точки
I ПР
I ПР.І
P Р
U ОБР


мм
мкд
В
мкм
%
мкд
мА
мА
мВт
В
°C


АЛС321А1
жовто-зелений
7,5
0,12 (20)
<3,6 (20)
0,56
<300
0,02
25
-
720
5,0
-60…+70


АЛС321Б1
жовто-зелений
7,5
0,12 (20)
<3,6 (20)
0,56
<300
0,02
25
-
720
5,0
-60…+70

Усоловні позначення електричних параметрів цифро-букваних індикаторів:

• I V - Сила світла кожного сегмента.

• U ПР - Постійна пряма напруга.

• λ MAX - Максимум спектрального розподілу випромінювання на довжині хвилі.

• δI V - Допустиме розкидання сили світла між випромінювальними сегментами.

• I V децим. точки - Сила світла децимальної точки.

• I ПР - Постійний прямий струм через один сегмент.

• I ПР. И - Імпульсний прямий струм через один сегмент.

• P Р - Потужність розсіювання індикатора.

• U ОБР - Постійна зворотна напруга.

• T ОКР - Діапазон робочої температури довкілля.
