РП15-9Ш. Комбіновані з'єднувачі для об'ємного монтажу

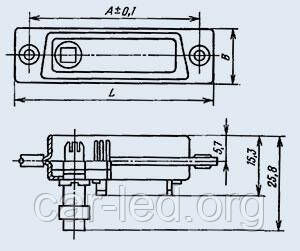

РП15-9Ш

Комбинированные соединители для объемного монтажа РП15-9Ш предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и импульсного токов при напряжении до 400 В, в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.

Соединители врубного типа состоят из приборной вилки и приборной розетки.

Соединители с винтовым замком - из кабельной вилки и приборной розетки.

Вилки могут иметь кожух, розетки - фиксатор.

Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.

Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.

В зависимости от схемы расположения контактов соединители имеют 10 типономиналов.

Соединители РП-15 предназначены для внутреннего монтажа, в климатическом исполнении В.

Технические условия: НКЦС.434410.509 ТУ.

Структура условного обозначения:

РП15-9Ш

РП15 - тип соединителя;

9 - количество н.ч. контактов;

Ш - часть соединителя: Ш – вилка, Г - розетка;

В - покрытие контактов: В - серебро, А - золото;

Ф - наличие фиксатора (для розетки);

К - наличие кожуха (для вилки);

В - всеклиматическое исполнение.

Основные технические характеристики соединителей РП15:

Общие характеристики соединителей РП15:


Тип соединителя:
комбинированный, прямоугольный


Климатическое исполнение:
всеклиматическое


Состав соединителя:
вилка (штырь), розетка (гнездо)


Вид корпуса:
блочный (приборный), кабельный


Исполнение монтажной части:
без кожуха, с прямым кожухом


Вид сочленения:
врубное, с винтовым замком


Покрытие контактов:
золото, серебро


Способ монтажа проводов:
объемный, пайкой


Монтаж:
внутренний


Технические параметры соединителей РП15:


Общее количество контактов:
9, 10, 14, 15, 23, 32, 36, 50


Сопротивление контактов, не более, МОм:

- низкочастотных контактов:

- высокочастотных контактов:

5

10


Рабочий ток на каждый контакт, А:
5


Максимальное рабочее напряжение, В:

- низкочастотных контактов:

- высокочастотных контактов:

400

100


Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:

- низкочастотных контактов:

- высокочастотных контактов:

5000

1000


Синусоидальная вибрация:

- диапазон частот, Гц:

- ускорение, м/с2 (g):

1....5000

500 (50)


Механический удар, одиночного действия, м/с2 (g):
10000 (1000)


Механический удар, многократного действия, м/с2 (g):
1500 (150)


Рабочая температура окружающей среды, °C:
от -60 до +125


Повышенная относительная влажность воздуха при температуре +40°C, %:
98


Атмосферное пониженное рабочее давление, Па (мм рт.ст.):
1,34х10-9 (10-12)


Минимальная наработка, часов:
10000


Количество сочленений-расчленений:
500


Срок сохраняемости, лет:
15
