Резистор ППБ-25Г13 150 Ом ± 10% змінний, дротовий, регулювальний

Резистор ППБ-25Г13 150 Ом±10% переменный, проволочный, регулировочный

Общая информация

Наименование
ППБ-25Г13 150 Ом±10% Резистор переменный ( потенциометр)


Торговая марка



Страна происхождения
СССР


ТУ
ОЖО 468.512 ТУ


Вид приемки
"5"


Масса изделия, гр.
65


Дата выпуска



Транслитерация
PPB-25G 150 Ω±10% Resistor


Вид упаковки
картонная коробка


Состояние упаковки
заводская


Полные аналоги


СП5-30-1-25Д 150 Ом±10% Резистор







Функциональные аналоги


ППБ-25Е 220 Ом±10% Резистор переменный ( потенциометр)

ППБ-25Е 150 Ом±10% Резистор

ППБ-25Д 470 Ом±5% Резистор переменный ( потенциометр)

ППБ-25Д 150 Ом±10% Резистор








Возможные аналоги


ППБ-25Г 150 Ом±5% Резистор переменный ( потенциометр)

ППБ-25Г 470 Ом±10% Резистор переменный (потенциометр)

ППБ-50Г 150 Ом±5% Резистор переменный (потенциометр)

RT-025-AS 1500K

Основные параметры

Функциональная группа
Резистор переменный проволочный


Функциональный тип
регулировочный


Функциональная характеристика
А - линейная


Конструктивные особенности
бескаркасный


Фактическая маркировка
ППБ-25Г 150 Ом±10%


Метод монтажа
навесной

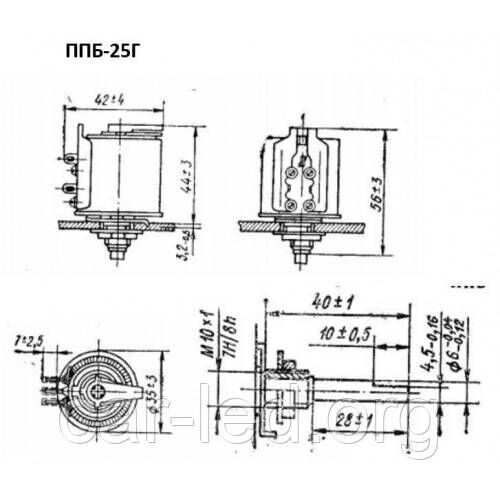

Габаритные размеры L*W*H
85х38х42 mm


Тип вала
Г - вал ВС-3 (с прямой лыской)


Длина вала (длина выступающей части)
13 mm


Диаметр вала
6 mm


Тип ручки
ручка D=6/28


Пределы номинального сопротивления
от 2,2 до 47 кΩ


Цвет изделия
зеленый

Технические характеристики

Номинальное сопротивление
150 Ω


Номинальная мощность
25 W


Максимальное или предельное рабочее напряжение
500 V


ТКС - температурный коэффициент сопротивления
500×10⁻⁶/1°C


Допустимое отклонение
±10%


Сопротивление изоляции не менее
1000 MΩ


Уровень шумов, мкВ/В
не более 5 %


Однократное действие: Пиковое ударное ускорение
75 g


Многократное действие: Пиковое ударное ускорение
15 g


Линейное ускорение, не более
25 g


Полный угол поворота оси
270°

Условия эксплуатации

Минимальная наработка
1000 час.


Интервал рабочих температур
от -60 до +155°С


Относительная влажность
98% при температуре +35°С


Атмосферное давление
от 106700 до 27198 Pa


Максимальный срок хранения
12 лет


Диапазон частот
1-80 Hz


Ресурс
5000 циклов


Климатическое исполнение
УХЛ


Статус изделия
В настоящее время выпускает ОАО Контакт, Йошкар-Ола

Резистор ППБ-25Г13 150 Ом±10% переменный, проволочный, регулировочный. Одинарный однооборотный. Предназначен для работы в электрических цепях постоянного и переменного тока. Номинальная мощность 25 W. Номинальное сопротивление 150 Ω. Предельное напряжение 500 V. Более подробная информация находится в pdf-файле во вложении.
