Резистор ППБ-25Е 47 кОм ± 10% змінний, дротовий, регулювальний

Резистор ППБ-25Е 47 кОм±10% змінний, дротовий, регулювальний

Тип валу Е - вал ВС-2 (суцільний зі шліцом)

Загальна інформація

Найменування
ППБ-25Е 47 кОм±10% Резистор змінний ( потенціометр)


Торговельна марка



Країна походження
СРСР


ТУ
ОЖО 468.512 ТУ


Вид приймання
"5"


Маса виробу, гр.
65


Дата випуску



Транслітерація
PPB-25Е 47 kΩ±10% Resistor


Вигляд упаковки
картонна коробка


Стан упаковки
заводська


Повні аналоги


СП5-30-1-25Д 47 кОм±10% Резистор







Функціональні аналоги


ППБ-25Е 47 кОм±10% Резистор змінний ( потенціометр)

ППБ-25Е 47 кОм±10% Резистор

ППБ-25Д 47 кОм±5% Резистор змінний ( потенціометр)

ППБ-25Д 47 кОм±10% Резистор








Можливі аналоги


ППБ-25Г 47 кОм±5% Резистор змінний ( потенціометр)

ППБ-25Г 47 кОм±10% Резистор змінний (потенціометр)

ППБ-50Г 47 Ом±5% Резистор змінний (потенціометр)

RT-025-AS 1500K

Основні параметри

Функціональна група
Резистор змінний дротяний


Функціональний тип
регулювальний


Функціональна характеристика
А - лінійна


Конструктивні особливості
безкаркасний


Фактична маркування
ППБ-25Г 47 кОм±10%


Метод монтажу
навісний

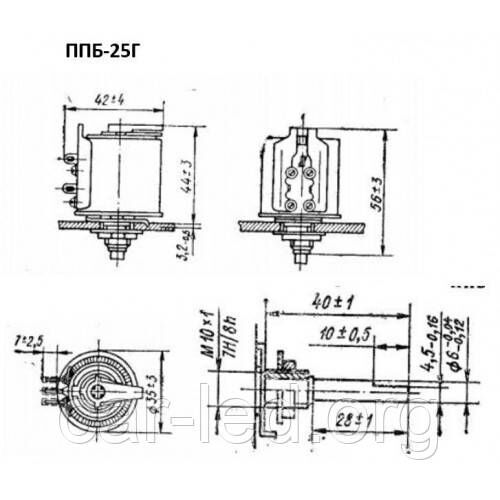

Габаритні розміри L*W*H
78х38х43 mm


Тип валу
Е - вал ВС-2 (суцільний зі шліцом)


Довжина валу (довжина виступаючої частини)
32 mm


Діаметр вала
6 mm


Тип ручки
ручка D=6/28


Межі номінального опору
від 2,2 до 47 кΩ


Колір виробу
зелений

Технічні характеристики

Номінальний опір
47 кΩ


Номінальна потужність
25 W


Максимальна або гранична робоча напруга
500 V


ТКС - температурний коефіцієнт опору
500×10⁻⁶/1°C


Допустиме відхилення
±10%


Опір ізоляції не менше
1000 MΩ


Рівень шумів, мкВ/В
не більше 5 %


Одноразове дію: Пікове ударне прискорення
75 g


Багаторазове дія: Пікове ударне прискорення
15 g


Лінійне прискорення, не більше
25 g


Повний кут повороту осі
270°

Умови експлуатації

Мінімальна напрацювання
1000 год.


Інтервал робочих температур
від -60 до +155°С


Відносна вологість
98% при температурі +35°С


Атмосферний тиск
від 106700 до 27198 Pa


Максимальний термін зберігання
12 років


Діапазон частот
1-80 Hz


Ресурс
5000 циклів


Кліматичне виконання
УХЛ


Статус вироби
В даний час випускає ВАТ Контакт, Йошкар-Ола

Резистор ППБ-25Г 47кОм±10% змінний, дротовий, регулювальний. Одинарний однооборотный.

Призначений для роботи в електричних ланцюгах постійного і змінного струму.

Номінальна потужність 25 W.

Номінальний опір 47 кΩ.

Гранична напруга 500 V. Більш детальна інформація знаходиться в pdf-файлі у вкладенні.
