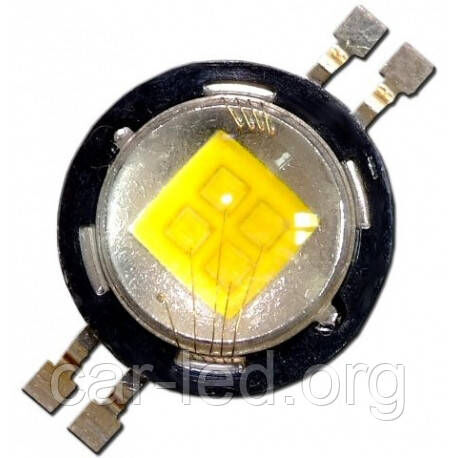

Надяскравих світлодіод Seoul Semiconductor Acriche LED AW3221-01 Холодно-білий 240 Lm

Acriche LED AW3221-01 Холодно-білий 240 Lm

Acriche LED AW3221-01 Холодно-білий 240 Lm Acriche світлодіодна серія, спеціально розроблена для використання в промислових мережах змінного струму.

Області застосування: освітлення, підсвічування, декоративне підсвічування, архітектурна підсвітка, вуличне освітлення та інше.

Категорії продукції для України: AW3221, AN3221, AW3220, AN3220, AN4240, AN4221, AN4222, AN4223, AN4224.

Немає необхідності застосування спеціальних драйверів для живлення світлодіода.

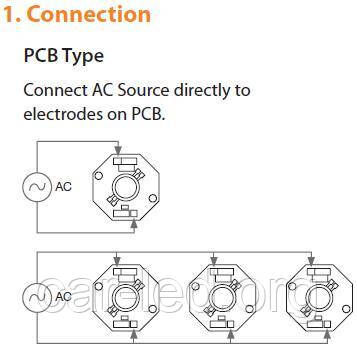

Включаємо AW3221-01 в мережу змінного струму 220 вольт!

Лише одна умова. Необхідно попередньо закріпити світлодіод Acriche на радіаторі для забезпечення оптимального теплового режиму експлуатації (застосування теплопровідної пасти обов'язково). Рекомендований виробником мінімальний розмір радіатора для охолодження світлодіода становить 44mm * 44mm.

Кількість світлодіодів, що підключаються паралельно до мережі 220 VAC абсолютно не обмежена.

Розміри корпусу (д * в), мм: 30 * 30 * 8

Робоча напруга: 220-230В

Робочий струм: 20мA

Потужність: 4Вт Колір:

Світловий потік: 215-240 LM

Температура світла : - Білий холодний 6300K

Кут світіння °: 120 °

Робоча температура: -25 ° до 70 ° C

Додаткові дані: Між тим, вже створені схеми живлення, що дозволяють приєднувати світлодіоди безпосередньо до мережі змінного струму 230 В. Для цього дві гілки світлодіодів включаються антипараллельно і приєднуються до стандартної мережі через омичний опір.

У 2008 р проф. П. Маркс отримав патент на схему регулювання яскравості світлодіодів, що живляться стабілізованою змінним струмом (див. Рис. 3).

Рис. 3. Схема включення світлодіодів для живлення стабілізованим змінним струмом Південнокорейська фірма Seoul Semiconductors інтегрувала схему рис. 3 з двома антипаралельними ланцюжками, (в кожній з яких велика кількість світлодіодів) безпосередньо в одному чіпі ( "Acriche-LED"). Прямий струм світлодіодів (20 мА) обмежується провідникові, підключеним послідовно до антипараллельной схемою. Пряме напруга на кожному з світлодіодів складає 3,5 В.
