КТ818Г транзистор PNP (10А 90В) 60W (ТО220)

КТ818Г транзистор PNP (10А 90В) 60W (ТО220)

Наимен.
тип
Uкбо(и),В
Uкэо(и), В
Iкmax(и), мА
Pкmax(т), Вт
h21э
Iкбо, мкА
fгр., МГц
Uкэн, В


КТ818А

p-n-p

40
40
10000 (15000)
1.5(60)
15-225
1000
3
<2


КТ818Б
50
50
10000 (15000)
1.5(60)
20-225
1000
3
<2


КТ818В
70
70
10000 (15000)
1.5(60)
15-225
1000
3
<2


КТ818Г
90
90
10000 (15000)
1.5(60)
12-225
1000
3
<2

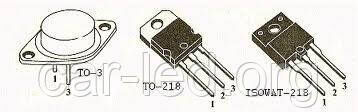

Корпус:

Uкбо
- Максимально допустимое напряжение коллектор-база


Uкбои
- Максимально допустимое импульсное напряжение коллектор-база


Uкэо
- Максимально допустимое напряжение коллектор-эмиттер


Uкэои
- Максимально допустимое импульсное напряжение коллектор-эмиттер


Iкmax
- Максимально допустимый постоянный ток коллектора


Iкmax и
- Максимально допустимый импульсный ток коллектора


Pкmax
- Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода


Pкmax т
- Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом


h21э
- Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером


Iкбо
- Обратный ток коллектора


fгр
- граничная частота коэффициента передачи тока в схеме с общим эмиттером


Uкэн
- напряжение насыщения коллектор-эмиттер
