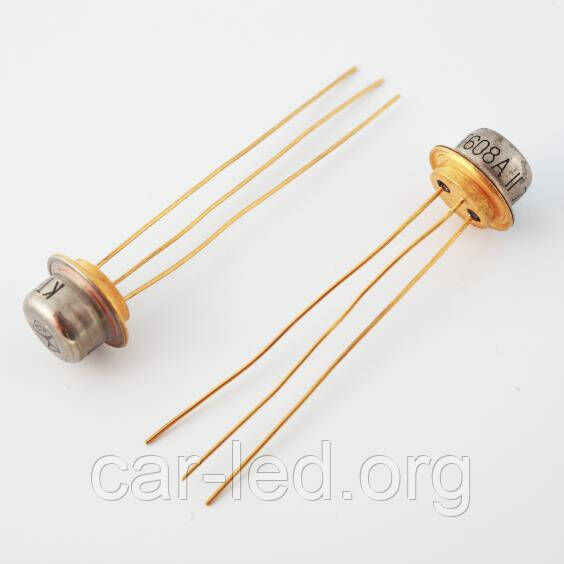

КТ603Б транзистор NPN (600mA 30В) Au (h21Е >60) (ТО5)

КТ603Б транзистор NPN (600mA 30 В) Au (ТО5)

КТ603Б

Транзистори КТ603Б кремнієві епітаксиально-планарні структури n-p-n.

Призначені для застосування в імпульсних і перемикальних високочастотних пристроях.

Транзистори КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е, КТ603І випускаються в металостясняному корпусі з гнучкими виведеннями.

Тип приладу вказується на корпусі.

Маса транзизора не більш ніж 1,75 г.

Тип корпусу: КТЮ-3-6.

Технічні умови: І93.365.005 ТУ

Основні технічні характеристики транзизора КТ603Б:

• Структура транзизора: n-p-n;

• РК max — Постійна розсіювана потужність колектора: 0,5 Вт;

• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним імітером: не менш ніж 200 МГц;

• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого опору в ланцюзі база-емітер: 30 В (1 кОм);

• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму еміттера та розімкнутого кола колектора: 3 В;

• Iк max — Максимально допустимий постійний струм колектора: 300 мА;

• Iк і max — Максимально допустимий імпульсний струм колектора: 600 мА;

• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 10 мкА;

• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: понад 60;

• Ск - Ємність колекторного переходу: не більш ніж 15 пФ;

• Rке нас - Опір насичення між колектором та емітером: не більш ніж 7 Ом

Вихідний напівпровідниковий матеріал, на основі якого виготовлений транзистор: кремній (Si)

Структура напівпровідникового переходу: npn

Характеристики транзисторів КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е, КТ603I:

Тип

транзизора
Структура
Граничні значення параметрів за Тп = 25 °C
Значення параметрів за Тп = 25 °C
TП

max
Т

max


IК

max
IК. И.

max
UКЕR max

(UКЕ0 max)
UКБ0 max
UЕБ0 max
РК max

(РК. Т. max)
h21Э
UКЕ

нас.
IКБО
IЕБО
IКЕR
f гp.
ЗК
ЗЕ


мА
мА
В
В
В
Вт

В
мкА
мкА
мкА
МГц
пФ
пФ
°С
°С


КТ603А
n-p-n
300
600
30
30
3
0,5
10…80
<1
<10
<3
-
>200
<15
<40
120
-40…+85


КТ603Б
n-p-n
300
600
30
30
3
0,5
>60
<1
<10
<3
-
>200
<15
<40
120
-40…+85


КТ603В
n-p-n
300
600
15
15
3
0,5
10…80
<1
<5
<3
-
>200
<15
<40
120
-40…+85


КТ603Г
n-p-n
300
600
15
15
3
0,5
>60
<1
<5
<3
-
>200
<15
<40
120
-40…+85


КТ603Д
n-p-n
300
600
10
10
3
0,5
20…80
<1
<1
<3
-
>200
<15
<40
120
-40…+85


КТ603Е
n-p-n
300
600
10
10
3
0,5
60…200
<1
<1
<3
-
>200
<15
<40
120
-40…+85


КТ603І
n-p-n
300
600
30
30
3
0,5
>20
<1
<10
<3
-
>200
<15
<40
120
-40…+85

Усоловні позначення електричних параметрів транзисторів:

• IК max — максимально допустимий постійний струм колектора транзизора.

• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.

• UКЕR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.

• UКЕ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.

• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.

• UЕБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.

• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.

• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.

• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.

• UКЕ нас. — напруга насичення між колектором і емітером транзизора.

• IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.

• IЕБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.

• IКЕR — зворотний струм колектор-емітер за заданої зворотної напруги колектор-емітер і опору в ланцюгу база-емітер.

• f гр — гранічна частота коефіцієнта передавання струму.

• ЗК - ємність колекторного переходу.

• ЗЕ - ємність колекторного переходу.

• ТП max - максимально допустима температура переходу.

• Т max — максимально допустима температура довкілля.
