КТ326АМ

Транзистори КТ326АМ кремнієві епітаксійно-планарні структури p-n-p підсилювальні, високочастотні.

Призначені для застосування в підсилювачах високої та надвисокої частот та перемикаючих пристроїв.

Транзистори випускаються у пластмасовому корпусі з гнучкими висновками.

Тип приладу вказується на корпусі цифро-літерним кодом або коричневою міткою на бічній поверхні корпусу.

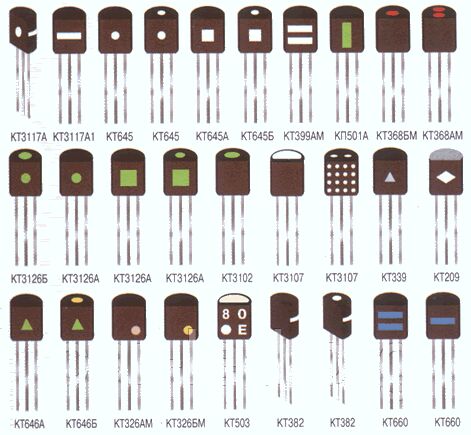

На корпусі наноситься умовне маркування кольоровою точкою з боку колектора:

- КТ326АМ – рожевий;

- КТ326БМ – жовтої.

Маса транзистора трохи більше 0,3 р.

Тип корпусу: КТ-26 (ТО-92).

Кліматичне виконання: "УХЛ", категорія розміщення "2.1".

Категорія якості: ВТК.

Технічні умови:

- Прийняття «1» аА0.336.196ТУ.

Мінімальний термін зберігання не менше 10 років з дня виготовлення.

Імпортний аналог: BFX12, BFY19, 2N5228.

Основні технічні характеристики транзистора КТ326АМ:

• Структура транзистора: p-n-p;

• Рк max - Постійна потужність колектора, що розсіюється: 200 мВт;

• fгр – межова частота коефіцієнта передачі струму транзистора для схеми із загальним емітером: не менше 250 МГц;

• Uкеr max - Максимальна напруга колектор-емітер при заданому струмі колектора та заданому (кінцевому) опорі в ланцюгу база-емітер: 15 В (100 кОм);

• Uебо max - Максимальна напруга емітер-база при заданому зворотному струмі емітера та розімкнутого ланцюга колектора: 5 В;

• Iк max – максимально допустимий постійний струм колектора: 50 мА;

• Iкбо – Зворотний струм колектора – струм через колекторний перехід при заданій зворотній напрузі колектор-база та розімкнутому виведенні емітера: не більше 0,5 мкА;

• h21Е - Статичний коефіцієнт передачі струму для схеми із загальним емітером у режимі великого сигналу: 20...70;

• Ск - Місткість колекторного переходу: не більше 5 пФ;

• Rке нас - Опір насичення між колектором та емітером: не більше 30 Ом;

• tк – постійна часу ланцюга зворотного зв'язку на високій частоті: не більше 450 пс

Технические характеристики транзисторов КТ326АМ, КТ326БМ:

Тип

транзистора
Структура
Предельные значения параметров при Тп=25°С
Значения параметров при Тп=25°С
Т


IК

max
IК. И.

max
UКЭR max

(UКЭ0 max)
UКБ0 max
UЭБ0 max
РК max

(РК. И. max)
h21Э,

(h21э)
UКБ

(UКЭ)
IЭ

(IК)
UКЭ

нас.
IКБО
fгp.

(f h21)
КШ
СК


мА
мА
В
В
В
мВт

В
мА
В
мкА
МГц
дБ
пФ
°С


КТ326АМ
p-n-p
50
-
15
20
5
200
20...70
2
10
0,3
0,5
250
-
5
-60…+125


КТ326БМ
p-n-p
50
-
15
20
5
200
45...160
2
10
0,3
0,5
250
-
5
-60…+125

Условные обозначения электрических параметров транзисторов:

• IК max - максимально допустимый постоянный ток коллектора транзистора.

• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.

• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.

• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.

• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.

• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.

• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.

• РК. И. max - максимально допустимая импульсная мощность, рассеивающаяся на коллекторе транзистора.

• h21Э - статический коэффициент передачи тока биполярного транзистора.

• h21Э - коэффициент передачи тока биполярного транзистора в режиме малого сигнала в схеме с общим эмиттером.

• UКБ - постоянное напряжение коллектор-база транзистора.

• UКЭ - постоянное напряжение коллектор-эмиттер транзистора.

• IЭ - постоянный ток эмиттера транзистора.

• IК - постоянный ток коллектора транзистора.

• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.

• IКБ0 - обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.

• fгр - граничная частота коэффициента передачи тока.

• fh21 - предельная частота коэффициента передачи тока биполярного транзистора.

• КШ - коэффициент шума транзистора.

• СК - емкость коллекторного перехода.

• Т - максимально допустимая температура окружающей среды.
