КТ3102Е (Au) транзистор NPN (200мА 20В) (h21е:400-1000) 0,25 W (ТО18)

КТ3102Е (Au) транзистор NPN (200мА 20В) (h21е:400-1000) 0,25 W (ТО18)

КТ3102Е

Транзистори кремнієві, епітаксиально-планарні структури n-p-n універсальні.

Призначені для застосування в низькочастотних пристроях із малим рівнем шумів, перемикальних, підсилювальних і генераторних пристроях середньої та високої частоти.

Транзистори КТ3102А, КТ3102Б, КТ3102В, КТ3102Д, КТ3102Е випускаються в металосткепленому корпусі з гнучкими виведеннями.

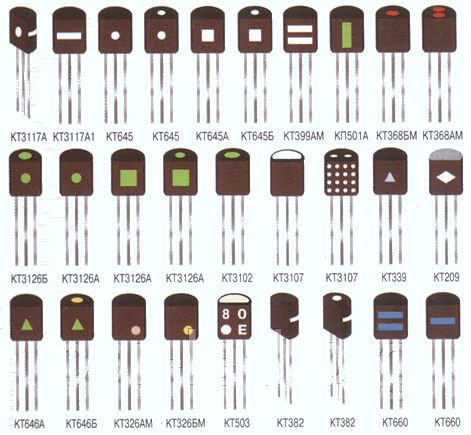

Транзистори маркуються на бічній поверхні корпусу.

Тип приладу вказується в етикетці.

Маса транзисторів не більш ніж 0,5 г.

Тип корпусу: КТ-1-7.

Технічні умови: АА0.336.122 ТУ.

Основні технічні характеристики транзизора КТ3102А:

• Структура транзизора: n-p-n

• РК max — Постійна розсіювана потужність колектора: 250 мВт;

• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним емітером: не менш ніж 300 МГц;

• Uкбо max — Максимальна напруга колектор-база за заданого зворотного струму колектора та розімкнутого ланцюга імітера: 50 В;

• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 5 В;

• Iк max — Максимально допустимий постійний струм колектора: 100 мА;

• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-база та розімкнутого виведення емітера: не більш ніж 0,05 мкА (50 В);

• h21е — Статичний коефіцієнт передавання струму транзизора в режимі малого сигналу для схем із загальним імітером: 100...250;

• Ск - Ємність колекторного переходу: не більш ніж 6 ПФ;

• Кш — Коефіцієнт шуму транзистори: не більш ніж 10 дБ на частоті 1 кГц

• tк — Постійна часу ланцюга зворотного зв'язку на високій частоті: не більш ніж 100 пс

Характеристики транзисторів КТ3102А, КТ3102Б, КТ3102В, КТ3102Г, КТ3102Е, КТ3102Ж, КТ3102I, КТ3102К:

Тип

транзизора
Структура
Граничні значення параметрів за Тп = 25 °C
Значення параметрів за Тп = 25 °C
TП

max
Т

max


IК

max
IК. И.

max
UКЕ0 max
UКБ0 max
UЕБ0 max
РК max
h21Э
UКЕ

нас.
IКБО
f гp.
КШ
ЗК
ЗЕ


мА
мА
В
В
В
мВт

В
мкА
МГц
дБ
пФ
пФ
°С
°С


КТ3102А
n-p-n
100
200
50
50
5
250
100…250
-
0,05
300
10
6
-
125
-40…+85


КТ3102Б
n-p-n
100
200
50
50
5
250
200…500
-
0,05
300
10
6
-
125
-40…+85


КТ3102В
n-p-n
100
200
30
30
5
250
200…500
-
0,015
300
10
6
-
125
-40…+85


КТ3102Г
n-p-n
100
200
20
20
5
250
400…1000
-
0,015
300
10
6
-
125
-40…+85


КТ3102Д
n-p-n
100
200
30
30
5
250
200…500
-
0,015
300
4
6
-
125
-40…+85


КТ3102Е
n-p-n
100
200
20
20
5
250
400…1000
-
0,015
300
4
6
-
125
-40…+85


КТ3102Ж
n-p-n
100
200
50
50
5
250
100…250
-
0,05
300
-
6
-
125
-40…+85


КТ3102І
n-p-n
100
200
50
50
5
250
200…500
-
0,05
300
-
6
-
125
-40…+85


КТ3102К
n-p-n
100
200
30
30
5
250
200…500
-
0,015
300
-
6
-
125
-40…+85

Усоловні позначення електричних параметрів транзисторів:

• IК max — максимально допустимий постійний струм колектора транзизора.

• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.

• UКЕR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.

• UКЕ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.

• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.

• UЕБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.

• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.

• РК. И. max — максимально допустима імпульсна потужність, що розсіюється на колекторі транзизора.

• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.

• h21Е — коефіцієнт передавання струму біполярного транзизора в режимі малого сигналу в схемі із загальним евітером.

• UКЕ нас. — напруга насичення між колектором і емітером транзизора.

• IКБО - зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.

• f гр — гранічна частота коефіцієнта передавання струму.

• f h21 — передня частота коефіцієнта передавання струму біполярного транзистори.

• КШ - коефіцієнт шуму транзизора.

• ЗК - ємність колекторного переходу.

• ЗЕ - ємність колекторного переходу.

• ТП max - максимально допустима температура переходу.

• Т max — максимально допустима температура довкілля.

Корпус:
