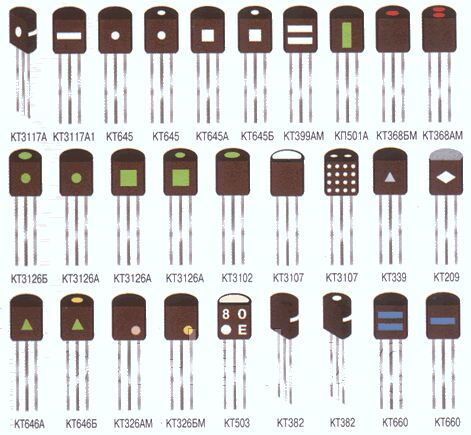

Обозначение транзистора КТ306АМ на схемах
На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ306АМ обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.
Характеристики транзистора КТ306АМ
Структура n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база 15 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 10 В
Максимально допустимый постоянный(импульсный) ток коллектора 30(50) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.15 Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 20-60
Обратный ток коллектора <=0.5 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>300 МГц
