КТ209К транзистор PNP (500 мА 60В) (h21е 80-160) 0,2 W (ТО92)

Наимен.
тип
Uкбо(и),В
Uкео(і), В
Iдоmax(и), мА
Pдоmax(т), Вт
h21е
Iкбо, мкА
fгр., МГц
Кш, ДБ


КТ209А

p-n-p

15
15
300(500)
0.2
20-60
1
5
-



КТ209Б
15
15
300(500)
0.2
40-120
1
5
-


КТ209Б1
15
15
300(500)
0.2
12
1
5
-


КТ209В
15
15
300(500)
0.2
80-240
1
5
5


КТ209В1
15
15
300(500)
0.2
30
1
5
5


КТ209В2
15
15
300(500)
0.2
200
1
5
5


КТ209Г
30
30
300(500)
0.2
20-60
1
5
-


КТ209Д
30
30
300(500)
0.2
40-120
1
5
-


КТ209Е
30
30
300(500)
0.2
80-240
1
5
5


КТ209Ж
45
45
300(500)
0.2
20-60
1
5
-


КТ209И
45
45
300(500)
0.2
40-120
1
5
-


КТ209К
45
45
300(500)
0.2
80-160
1
5
5


КТ209Л
60
60
300(500)
0.2
20-60
1
5
-


КТ209М
60
60
300(500)
0.2
40-120
1
5
-

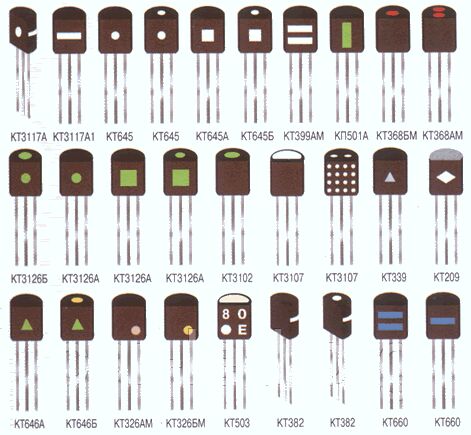

Корпус:

Uкбо
- Максимально допустима напруга колектор-база


Uкбои
- Максимально допустима імпульсна напруга колектор-база


Uкео
- Максимально допустима напруга колектор-емітер


Uкеои
- Максимально допустима імпульсна напруга колектор-емітер


Iдоmax
- Максимально допустимий постійний струм колектора


Iдоmax и
- Максимально допустимий імпульсний струм колектора


Pдоmax
- Максимально допустима постійна розсіювана потужність колектора без тепловідведення


Pдоmax т
- Максимально допустима постійна розсіювана потужність колектора з тепловідведенням


h21е
- Статичний коефіцієнт передавання струму біполярного транзизора в схемі із загальним евітером


Iкбо
- Зворотний струм колектора


fгр
— гранічна частота коефіцієнта передавання струму в схемі із загальним емітером


Кш
- коефіцієнт шуму біполярного транзизора
