КС527А Стабілітрон 27V. (24,3.. 29,7 В) Корпус КД8

КС527А

Стабільйони 2С527А кремнієві, планові, середньої потужності.

Призначені для стабілізації номінальної напруги 27 В у діапазоні струмів стабілізації 1...30 мА.

Використовуються для роботи в електронній апаратурі загального призначення.

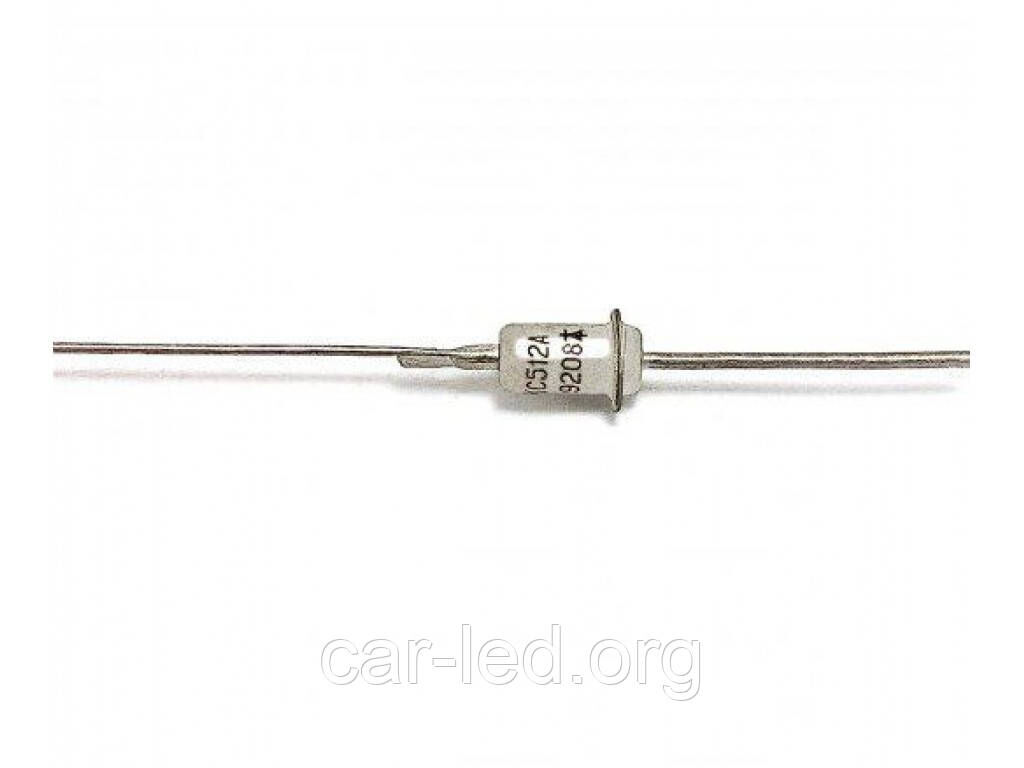

Випускаються в металостекуваному корпусі з гнучкими різноспрямованими виведеннями.

Маркуються цифро-букванним кодом, схема з'єднання електродів із виведеннями вказується на корпусі.

Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом).

Тип корпусу КД-8, маса не більш ніж 1,0 г.

Категорія якості: «ОТК».

Технічні умови:

- приймання «1» АА0.336.002ТУ.

Імпортний аналог: 1N3030B, 1N5573A.

Основні технічні параметри стабілізрона 2С527А:

• Номінальна напруга стабілізації: 27 В при Iст 5 мА;

• Розкидання напруги стабілізації: 24,3... 29,7 В;

• Температурний коефіцієнт напруги стабілізації: ±0,1%/°С;

• Тимчасова нестабільність напруги стабілізації стабілізатора: ±1,5%;

• Диференціальний опір стабілізрона: 200 Ом за Iст 1 мА;

• Мінімально допустимий струм стабілізації: 1 мА;

• Максимально допустимий струм стабілізації: 30 мА;

• Максимально допустима розсіювана потужність на стабілізроні: 1 Вт;

• Робочий інтервал температури довкілля: -60... +100 °С

Характеристики стабілізронів КС510А, КС512А, КС515А, КС518А, КС522А, КС524А, КС527А:

Тип стабілізрона
Uст.
αUст.
Uпр. (при Iпр.)
rст.
Iст.
Рmax
Тк.max (Тп.)
Т окр.


хв
ном
макс
Iст.ном.
хв
макс


В
В
В
мА
%/С
В (мА)
Ом
мА
мА
Вт
°С
°С


КС510А
9
10
11
5
0,1
1 (50)
25
1
79
1
100
-60… +100


КС512А
10,8
12
13,2
5
0,1
1 (50)
25
1
67
1
100
-60… +100


КС515А
13,5
15
16,5
5
0,1
1 (50)
25
1
53
1
100
-60… +100


КС518А
16,2
18
19,8
5
0,1
1 (50)
25
1
45
1
100
-60… +100


КС522А
19,8
22
24,2
5
0,1
1 (50)
25
1
37
1
100
-60… +100


КС524А
22,8
24
25,2
5
0,1
1 (50)
30
1
33
1
100
-60… +100


КС527А
24,3
27
29,7
5
0,1
1 (50)
40
1
30
1
100
-60… +100

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора;

• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;

• Uпр. - постійна пряма напруга;

• Iпр. - постійний прямий струм;

• rст. - диференціальний опір стабілізрона;

• Iст. - струм стабілізації стабілізатора;

• Рmax - розсіювана потужність стабілізрона;

• Тк. мах - максимально допустима температура корпусу стабілізрона;

• Тп. мах - максимально допустима температура переходу стабілізрона;

• Т окр. - температура довкілля.
