К155РП3 (аналог SN74172N) реєстрова пам'ять на 16 біт (8 х 2) з трьома станами на виході

К155РП3

Интегральная микросхема серии ТТЛ.

Микросхемы К155РП3 представляют собой регистровую память на 16 бит (8 х 2) с тремя состояниями на выходе.

Содержит 714 интегральных элементов.

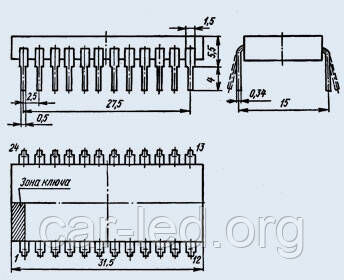

Корпус типа 239.24-2, масса не более 5 г.

Предельно допустимые режимы эксплуатации:

- Напряжение питания .......... 4,75 - 5,25 В

- Входное напряжение низкого уровня .......... < 0,4 В

- Входное напряжение высокого уровня .......... > 2,4 В

- Входной ток низкого уровня .......... < 16 мА

- Выходной ток высокого уровня .......... < -0,8 мА

- Емкость нагрузки .......... < 15 пФ

- Длительность фронта и среза входного импульса < 150 нс

- Температура окружающей среды:

- К155 .......... -10 + 70 °С

- КМ155 ......... - 45 + 85 °С
