К155РЕ3 DIP16 (аналог SN74188N) (ППЗУ) ємністю 256 біт (з організацією 32 слова х 8 розрядів)

К155РЕ3

Інтегральна мікросхема серії ТТЛ.

Мікросхеми К155РЕ3 являють собою електричний програмований за допомогою перепалювання плавних перемичок, що постійно запам'ятовує пристрій (ППЗП) місткістю 256 біт (з організацією 32 слова х 8 розрядів).

У вихідному стані до програмування в ІС ППЗП по всіх адресах і розрядах міститься логічний нуль.

Містить 940 інтегральних елементів.

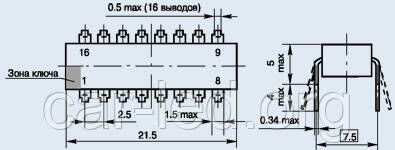

Корпус типу 238.16-2, маса не більш ніж 2 г.

Гранично допустимі режими експлуатації К155РЕ3:

- Напруга живлення... 4,75 - 5,25 В

- Вхідна напруга низького рівня......... < 0,4 В

- Вхідна напруга високого рівня... > 2,4 В

- Вхідний струм низького рівня......... < 16 мА

- Вихідний струм високого рівня...... < -0,8 мА

- Ємність навантаження...... < 15 пФ

- Тривалість фронту та зрізу вхідного імпульсу < 150 нс

- Температура довкілля:

- К155 .......... -10 + 70 °С

- КМ155 ......... - 45 + 85 °С

Загальна інформація

Найменування
К155РЕ3 DIP16 Мікросхема


Торгова марка



Країна походження
СРСР


Тип приймання
"1"


Маса виробу, г
0,83


Транслітерація
K155RE3


Стан паковання
самопаковання

Основні параметри

Функціональна група
Стандартна логіка


Функціональний тип
ППЗУ


Типорозмір корпусу
DIP16


Типорозмір корпусу вітчизняний
238.16-2


Матеріал корпусу
пластмаса


Фактичне маркування
К155РЕ3


Цвет изделия
коричневий


Габаритні розміри L*W*H
18,5х8х6 mm


Довжина корпусу
18,5 mm


Ширина корпусу
6 mm


Висота корпусу
3,2 mm


Кількість виводів або контактів
16

Технічні характеристики

Напруга живлення
5 V


Вихідний струм
високого рівня не більш ніж 0,1 mA


Вхідний струм
низького рівня не більш ніж 1 mA; високого рівня не більш ніж 0,04/0,08 mA


Струм споживання
не більш ніж 110 mA


Час затримки поширення
не більш ніж 50 ns


Вихідна напруга
низького рівня не більш ніж 0,5 V

Умови експлуатації

Інтервал робочих температур
от -10 до +70°C


Кліматичне виготовлення
УХЛ


Примітка
(1986-1991гг.)

Мікросхеми К155РЕ3 — являє собою електричний програмований за допомогою перепалювання плавних перемичок, що постійно запам'ятовує пристрій (ППЗП) місткістю 256 біт (32x8). Містить 940 інтегральних елементів. У вихідному стані по всіх адресах і розрядах міститься логічний нуль. Вся додаткова інформація міститься у вкладенні на товар. див. pdf — файл.
