К155ЛР1 DIP14 (аналог SN7450) мікросхема4 двухвходових логічних елемента 2И

К155ЛР1

Інтегральна мікросхема серії ТТЛ.

Мікросхеми К155ЛР1 є 2 логічних елемента 2-2І-2ИЛИ-НЕ, один розширюваний по АБО.

Містять 36 інтегральних елементів.

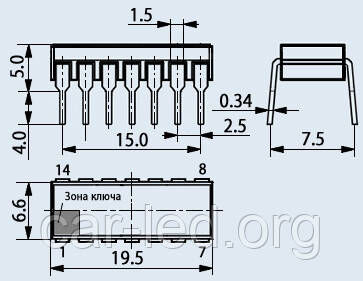

Корпус типу 201.14-1, маса не більше 1 м

Гранично допустимі режими експлуатації:

- Напруга живлення .......... 4,75 - 5,25 В

- Вхідна напруга низького рівня .......... <0,4 В

- Вхідна напруга високого рівня ..........> 2,4 В

- Вхідний струм низького рівня .......... <16 мА

- Вихідний струм високого рівня .......... <-0,8 мА

- Ємність навантаження .......... <15 пФ

- Тривалість фронту і зрізу вхідного імпульсу <150 нс

- Температура навколишнього середовища:

- К155 .......... -10 + 70 °C

- КМ155 ......... - 45 + 85 °C
