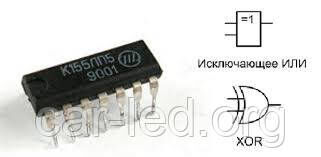

К155ЛП5 DIP14 (аналог SN7486J) 4 двухвходовых логических элемента исключающее ИЛИ

К155ЛП5 DIP14 (аналог SN7486J)

4 двухвходовых логических элемента исключающее ИЛИ

Наименование
КМ155ЛП5 DIP14 Микросхема


Функциональная группа
Стандартная логика


Типоразмер корпуса отечественный
201.14-8


Типоразмер корпуса
DIP14


Дата выпуска
01.01.1988


Торговая марка
Завод ТРАНЗИСТОР, Минск


Страна происхождения
СССР


Вид приемки
"1"


Материал корпуса
металлокерамика


Климатическое исполнение
УХЛ


Состояние упаковки
самоупаковка


Кратность отгрузки
1


Цвет изделия
коричневый


Габаритные размеры L*W*H
19х9х6


Длина корпуса
19 mm


Ширина корпуса
6 mm


Высота корпуса
4 mm


Количество выводов или контактов, шт.
14


Количество выводов или контактов, шт.
14


Масса изделия, гр.
1,83


Зарубежные аналоги
SN7486J


Английская транскрипция
KM155LP5


Интервал рабочих температур
от -45 до +85


Напряжение питания
5 V


Диапазон напряжения
±5 %


Выходное напряжение
низкого уровня не более 0,4 V; высокого уровня не менее 2,4 V


Входной ток
низкого уровня не более -1,6 mA; высокого уровня не более 0,04 mA


Потребляемый ток
не более 50 mA


Время задержки распространения
не более 30 ns


Примечание
(1983-1989гг.)

Микросхема КМ155ЛП5 ― представляет собой 4 двухвходовых логических элемента исключающее ИЛИ. Корпус К155ЛП5 типа 201.14-2, и у КМ155ЛП5 типа 201.14-8.
