К155ЛЛ2(SN75452) мікросхема 2 логічні елементи 2АБО з потужним відкритим колекторним виходом

К155ЛЛ2

Інтегральна мікросхема серії ТТЛ.

Мікросхеми К155ЛЛ2 являють собою 2 логічні елементи 2АБО з потужним відкритим колекторним виходом.

Призначені для використання у радіоелектронній апаратурі загального призначення.

Випускаються у 8-вивідному прямокутному пластмасовому корпусі з висновками для монтажу на друковану плату через отвори.

Маркування нанесено цифро-літерним кодом на корпусі мікросхеми.

Містять 32 інтегральні елементи.

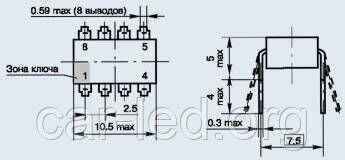

Корпус К155ЛЛ2 типу 2101.8-1 маса не більше 1,1 г.

Категорія якості: ВТК.

Технічні умови: бК0.348.006-57ТУ.

Зарубіжний аналог: SN75453 Texas Instruments.

Гранично допустимі режими експлуатації:

- напруга живлення .......... 4,75 - 5,25 В;

- вхідна напруга низького рівня .......... < 0,4 В;

- вхідна напруга високого рівня .......... > 2,4 В;

- Вхідний струм низького рівня..........<16 мА;

- для К155ЛЕ5, К155ЛЕ6 .......... < 48 мА;

- вихідний струм високого рівня .......... <-0,8 мА;

- для К155ЛЕ6 при Уон = 2В .......... <-42,4 мА;

- ємність навантаження .......... < 15 пФ;

- тривалість фронту та зрізу вхідного імпульсу..........<150 нс;

- Температура довкілля .......... -10 + 70 °С.

Гарантійні зобов'язання:

Виробник гарантує відповідність якості мікросхеми К155ЛЛ2 вимогам технічних умов при дотриманні споживачем умов та правил зберігання, транспортування, монтажу та умов експлуатації, встановлених ТУ.

Гарантійний термін зберігання 12 років із дня виготовлення.

Гарантійне напрацювання не менше 10000 годин і обчислюється з дня відвантаження мікросхем споживачеві.
