К155ИД4 DIP16 (Аналог SN74155N) мікросхема здвоєний дешифратор-демультиплексор 2-4

К155ІД4

Мікросхеми К155І94 являють собою здвоєний дешифатор-демультиплексор 2-4.

Містять 131 інтегральний елемент.

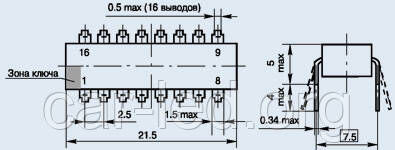

Корпус типу 238.16-2, маса не більш ніж 2 г.

Гранично допустимі режими експлуатації:

Напруга живлення...... 4,75 - 5,25 В

Вхідна напруга низького рівня... < 0,4 В

Вхідна напруга високого рівня... > 2,4 В

Вхідний струм низького рівня... < 16 мА

Вихідний струм високого рівня... < -0,8 мА

Ємність навантаження...... < 15 пФ

Тривалість фронту та зрізу вхідного імпульсу < 150 нс

Температура довкілля:

- К155 .......... -10 + 70 °С

- КМ155 ......... - 45 + 85 °С

Загальна інформація

Найменування
К155ІД4 DIP16 Мікросхема


Торгова марка
ННО Інтеграл, Миск


Країна походження
СРСР


Різновид приймання
"1"


Маса виробу, г
1,06


Дата випуску



Транслітерація
Microcircuit K155ID4


Стан паковання
самопаковання

Основні параметри

Функціональна група
Стандартна логіка


Функціональний тип
дешифратор


Типорозмір корпусу
DIP16


Типорозмір корпусу вітчизняний
238.16-2


Цвет изделия
чорний


Габаритні розміри L*W*H
20х8х6


Довжина корпусу
20 mm


Ширина корпусу
6 mm


Висота корпусу
3 mm


Кількість виводів або контактів
16


Довжина виводів
5 mm

Технічні характеристики

Напруга живлення
5 V


Вхідний струм
низького рівня не більш ніж 1,6 mA; високого рівня не більш ніж 0,04 mA


Струм споживання
не більш ніж 40 mA


Вихідна напруга
низького рівня не більш ніж 0,4 V; високого рівня не менш ніж 2,4 V

Умови експлуатації

Інтервал робочих температур
от -10 до +70°C


Примітка
(1985-19886.)

Мікросхема К155ІД4 — являють собою здвоєний дешифатор-демультиплексор 2-4. Містять 131 інтегральний елемент. Корпус типу 238.16-2.
