К155ИД3 (SN74154) мікросхема дешифратор-демультиплексор 4 лінії на 16

К155Д3

Мікросхеми К155ІД3 являють собою дешифатор-демультиплексор 4 лінії на 16.

Містить 225 інтегральних елементів.

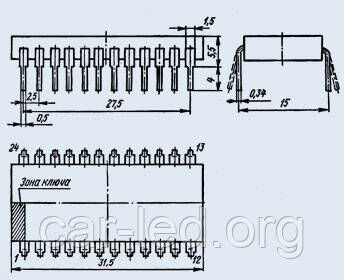

Корпус типу 239.24-2, маса не більш ніж 4 г.

Загальна інформація

Найменування
К155ІД3 DIP24 Мікросхема


Торгова марка
ННО Інтеграл, Миск


Країна походження
Беларусь


Різновид приймання
"1"


Маса виробу, г.
3,13


Транслітерація
Microcircuit K155ID3


Стан паковання
самопаковання

Основні параметри

Функціональна група
Стандартна логіка


Функціональний тип
дешифратор-мультиплексор


Типорозмір корпусу вітчизняний
239.24-2


Типорозмір корпусу
DIP24


Цвет изделия
чорний


Габаритні розміри L*W*H
31х8х12


Довжина корпусу
31 mm


Ширина корпусу
12 mm


Висота корпусу
3 mm


Довжина виводів
5 mm

Технічні характеристики

Напруга живлення
5 V


Вихідна напруга
низького рівня не більш ніж 0,4 V; високого рівня не менш ніж 2,4 V


Діапазон напруги
±5 %


Вхідний струм
низького рівня не більш ніж 1,6 mA; високого рівня не більш ніж 0,04 mA


Струм споживання
не більш ніж 56 mA


Час затримки поширення
у разі увімкнення 33 ns; у разі вимкнення 36 ns


Вхідний струм
низького рівня не більш ніж 1,6 mA; високого рівня не більш ніж 0,04 mA

Умови експлуатації

Інтервал робочих температур
от -10 до +70°C


Примітка
(1980-19886.)

Мікросхема К155ІД3 — Мікросхеми К155ІД3 являють собою дешифатор-демультиплексор 4 лінії на 16. Містить 225 інтегральних елементів. Корпус типу 239.24-2. Вся доповнинна інформація міститься у вкладенні, див. pdf — файл.

Гранично допустимі режими експлуатації:

Напруга живлення...... 4,75 - 5,25 В

Вхідна напруга низького рівня... < 0,4 В

Вхідна напруга високого рівня... > 2,4 В

Вхідний струм низького рівня... < 16 мА

Вихідний струм високого рівня... < -0,8 мА

Ємність навантаження...... < 15 пФ

Тривалість фронту та зрізу вхідного імпульсу < 150 нс

Температура довкілля:

- К155 .......... -10 + 70 °С

- КМ155 ......... - 45 + 85 °С
