Д817В Стабілітрон 5W 82v (74... 90 В) при Iст 50 мА. Корпус КДЮ11-3

Стабільйони Д817В кремнієві, дифузійно-сплавні, середньої потужності.

Призначені для стабілізації напруги.

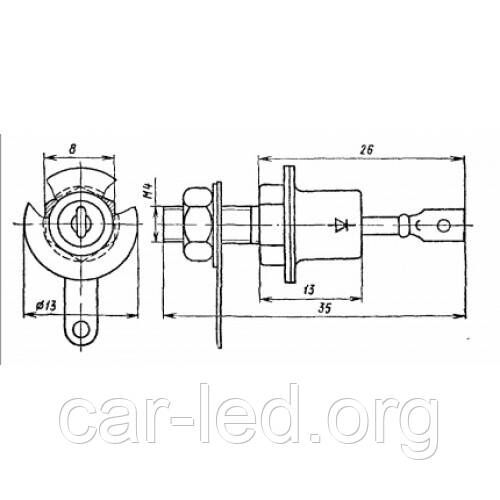

Випускаються в металостекуваному корпусі з жорсткими виведеннями.

Тип стабілізрона наводиться на корпусі.

Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом).

Маса стабілітрона з комплектуючими деталями не більш ніж 6 г.

Технічні умови: РЖ3.362.027ТУ.

Основні технічні параметри стабілізрона Д817В:

• Розкидання напруги стабілізації: 74... 90 В при Iст 50 мА;

• Температурний коефіцієнт напруги стабілізації: 0,14%/°С;

• Тимчасова нестабільність напруги стабілізації: ± 6%;

• Постійна пряма напруга: 1,5 В при Iпр 500 мА;

• Диференціальний опір стабілізрона: 45 Ом;

• Мінімально допустимий струм стабілізації: 5 мА;

• Максимально допустимий струм стабілізації: 60 мА;

• Максимально допустима розсіювана потужність на стабілізроні: 5 Вт;

• Робочий інтервал температури довкілля: -60... +120 °C

Технічні характеристики стабілізронів Д817А, Д817Б, Д817В, Д817Г:

Тип стабілізрона
Uст.
αUст.
Uпр. (при Iпр.)
rст.
Iст.
Рmax
Тк.max (Тп.)
Т окр.


хв
ном
макс
Iст.ном.
хв
макс


В
В
В
мА
%/С
В (мА)
Ом
мА
мА
Вт
°С
°С


Д817А
50,5
56
61,5
50
0,14
1,5 (500)
35
5
90
5
130
-60… +120


Д817Б
61
68
75
50
0,14
1,5 (500)
40
5
75
5
130
-60… +120


Д817В
74
82
90
50
0,14
1,5 (500)
45
5
60
5
130
-60… +120


Д817Г
90
100
110
50
0,14
1,5 (500)
50
5
50
5
130
-60… +120

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора;

• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;

• Uпр. - постійна пряма напруга;

• Iпр. - постійний прямий струм;

• rст. - диференціальний опір стабілізрона;

• Iст. - струм стабілізації стабілізатора;

• Рmax - розсіювана потужність стабілізрона;

• Тк. мах - максимально допустима температура корпусу стабілізрона;

• Тп. мах - максимально допустима температура переходу стабілізрона;

• Т окр. - температура довкілля.
