Д816В Стабілітрон 33V (29,5... 36 В при Iст 150 мА) 5W корпус КД11-3

Д816В Стабілітрон 33V (29,5... 36 В при Iст 150 мА) 5W корпус КД11-3

Стабілітрон Д816В кремнієвий, дифузійно-сплавний, середньої потужності. Призначений для стабілізації напруги.Корпус стабілізрона в робочому режимі слугує негативним електродом (катодом).

Стабільйони Д816В кремнієві, дифузійно-сплавні, середньої потужності.

Призначені для стабілізації напруги.

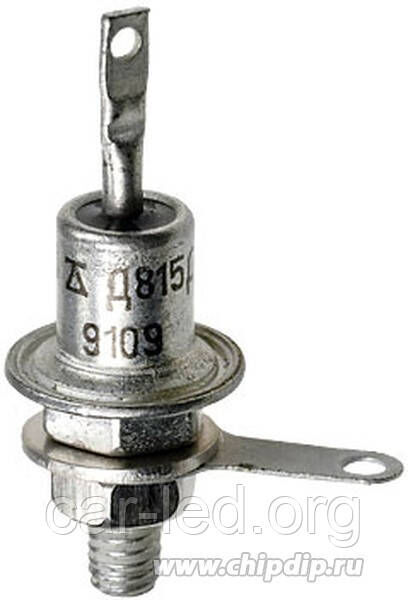

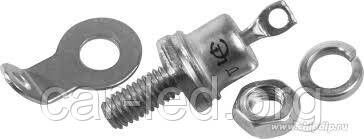

Випускаються в металостекуваному корпусі з жорсткими виведеннями.

Тип стабілізрона наводиться на корпусі.

Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом).

Маса стабілітрона з комплектуючими деталями не більш ніж 6 г.

Технічні умови: РЖ3.362.027 ТУ.

Основні технічні параметри стабілізрона Д816В:

• Розкидання напруги стабілізації: 29,5... 36 В при Iст 150 мА;

• Температурний коефіцієнт напруги стабілізації: 0,12%/°С;

• Тимчасова нестабільність напруги стабілізації: ± 5%;

• Постійна пряма напруга: 1,5 В при Iпр 500 мА;

• Диференціальний опір стабілізрона: 10 Ом;

• Мінімально допустимий струм стабілізації: 10 мА;

• Максимально допустимий струм стабілізації: 150 мА;

• Максимально допустима розсіювана потужність на стабілізроні: 5 Вт;

• Робочий інтервал температури довкілля: -60... +120 °C

Технічні характеристики стабілізронів Д816А, Д816Б, Д816В, Д816Г, Д816Д:

Тип стабілізрона
Uст.
αUст.
Uпр. (при Iпр.)
rст.
Iст.
Рmax
Тк.max (Тп.)
Т окр.


хв
ном
макс
Iст.ном.
хв
макс


В
В
В
мА
%/С
В (мА)
Ом
мА
мА
Вт
°С
°С


Д816А
19,6
22
24,2
150
0,12
1,5 (500)
7
10
230
5
130
-60… +120


Д816Б
24,2
27
29,5
150
0,12
1,5 (500)
8
10
180
5
130
-60… +120


Д816В
29,5
33
36
150
0,12
1,5 (500)
10
10
150
5
130
-60… +120


Д816Г
35
36
43
150
0,12
1,5 (500)
12
10
130
5
130
-60… +120


Д816Д
42,5
47
51,5
150
0,12
1,5 (500)
15
10
110
5
130
-60… +120

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора;

• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;

• Uпр. - постійна пряма напруга;

• Iпр. - постійний прямий струм;

• rст. - диференціальний опір стабілізрона;

• Iст. - струм стабілізації стабілізатора;

• Рmax - розсіювана потужність стабілізрона;

• Тк. мах - максимально допустима температура корпусу стабілізрона;

• Тп. мах - максимально допустима температура переходу стабілізрона;

• Т окр. - температура довкілля.
