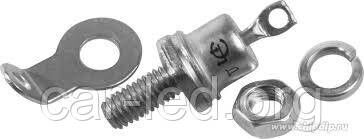

Д815Г Стабілітрон 8W 10V (9... 11 В за Iст 500 мА). Корпус КДЮ11-3

Д815Г Стабілітрон на 10V 8W (9...11V.) Корпус КДЮ11-3

Стабілітрон Д815Г кремнієвий, дифузійно-сплавний, середньої потужності. Призначений для стабілізації напруги.Корпус стабілізрона в робочому режимі слугує негативним електродом (катодом).

Стабільйони Д815Г кремнієві, дифузійно-сплавні, середньої потужності.

Призначені для стабілізації напруги.

Випускаються в металостекуваному корпусі з жорсткими виведеннями.

Тип стабілізрона наводиться на корпусі.

Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом).

Маса стабілітрона з комплектуючими деталями не більш ніж 6 г.

Технічні умови: РЖ3.362.027 ТУ.

Основні технічні параметри стабілізрона Д815Г:

• Розкидання напруги стабілізації: 9... 11 В при Iст 500 мА;

• Температурний коефіцієнт напруги стабілізації: 0,08%/°С;

• Тимчасова нестабільність напруги стабілізації: ± 4%;

• Постійна пряма напруга: 1,5 В при Iпр 500 мА;

• Диференціальний опір стабілізрона: 1,8 Ом;

• Мінімально допустимий струм стабілізації: 25 мА;

• Максимально допустимий струм стабілізації: 800 мА;

• Максимально допустима розсіювана потужність на стабілізроні: 8 Вт;

• Робочий інтервал температури довкілля: -60... +125 °С

Технічні характеристики стабілізаторів Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж:

Тип стабілізрона
Uст.
αUст.
Uпр. (при Iпр.)
rст.
Iст.
Рmax
Тк.max (Тп.)
Т окр.


хв
ном
макс
Iст.ном.
хв
макс


В
В
В
мА
%/С
В (мА)
Ом
мА
мА
Вт
°С
°С


Д815А
5
5,6
6,2
1000
0,045
1,5 (500)
0,6
50
1400
8
125
-60… +125


Д815Б
6,1
6,8
7,5
1000
0,05
1,5 (500)
0,8
50
1150
8
125
-60… +125


Д815В
7,4
8,2
9,1
1000
0,07
1,5 (500)
1,0
50
950
8
125
-60… +125


Д815Г
9
10
11
500
0,08
1,5 (500)
1,8
25
800
8
125
-60… +125


Д815Д
10,8
12
13,3
500
0,09
1,5 (500)
2,0
25
650
8
125
-60… +125


Д815Е
13,3
15
16,4
500
0,10
1,5 (500)
2,5
25
550
8
125
-60… +125


Д815Ж
16,2
18
19,4
500
0,11
1,5 (500)
3,0
25
450
8
125
-60… +125

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора;

• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;

• Uпр. - постійна пряма напруга;

• Iпр. - постійний прямий струм;

• rст. - диференціальний опір стабілізрона;

• Iст. - струм стабілізації стабілізатора;

• Рmax - розсіювана потужність стабілізрона;

• Тк. мах - максимально допустима температура корпусу стабілізрона;

• Тп. мах - максимально допустима температура переходу стабілізрона;

• Т окр. - температура довкілля.
