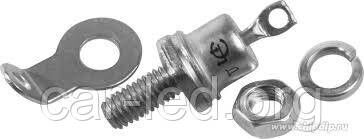

Д815Д Стабілітрон 12v (10,8...13,3 V). Корпус КДЮ11-3 8W

Д815Д Стабілітрон 8W 10,8...13,3 V. Корпус КДЮ11-3

Стабілітрон Д815Д кремнієвий, дифузійно-сплавний, середньої потужності. Призначений для стабілізації напруги.Корпус стабілізрона в робочому режимі слугує негативним електродом (катодом).

Найменування
Д814Д Стабілітрон


Функціональна група
Напівпровідниковий діод


Функціональний тип
стабілітрон середньої потужності


Типорозмір корпусу вітчизняний
КД8


Транслітерація
Zener diode D814D


Тип виведення
гнучкий


Метод монтажа
пайка


Робоче положення
будь-яка


Дата випуску
01.01.1981 0:00:00


Торгова марка



Країна походження
СРСР


ТУ
ТУ 3.362.012


Фактичне маркування
Д814Д


Маса виробу, г.
0,75


Кратність відвантаження
1


Стан паковання
самопаковання


Інтервал робочих температур
от -60 до +125°C


Габаритні розміри L*W*H
6х6х55


Довжина корпусу
6 mm


Ширина корпусу
6 mm


Висота корпусу
55 mm


Довжина виводів
20 mm


Матеріал корпусу
метал


Напруга стабілізації, Uст, від... до
11,5...14 V


Диференціальний опір, rст., не більш ніж
18 Ω


Максимально допустимий струм стабілізації
24 mA


Максимальна потужність розсіювання
0,34 W


Температурний коефіцієнт стабілізації αст.
0,095,%/°C


Примітка
(1981-1986гг.)
