Тиристор КУ201А кремнієвий, планорно-дифузійний, структури p-n-p-n, триодний, незапірний. Призначений для застосування як перемикних елементів пристроїв комутації великих напружень малими керівними сигналами.

Images are for reference only

See Product Specifications

2У201Е

Тиристатори кремнієві 2У201Е, планорно-дифузійні, структури p-n-p-n, триодні, незапірні.

Призначені для застосування як перемикних елементів пристроїв комутації великих напружень малими керівними сигналами.

Використовуються для роботи в схемах автоматики радіоелектронної апаратури спеціального призначення.

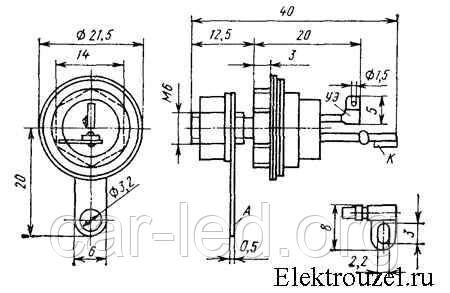

Випускаються в металевому герметичному корпусі зі скляними ізоляторами та гвинтом для кріплення.

Маркуються цифро-букванним кодом, схема з'єднання електродів із виведеннями вказується на корпусі.

Маса тиристора не більш ніж 14,0 г, з комплектуючими деталями не більш ніж 18,0 г.

Кліматичне виготовлення: «УХЛ».

Категорія якості: «ВП»

Технічні умови:

- приймання «5» — РЖ3.362.030ТУ.

Гарантійний термін зберігання — 25 років із дати приймання, а в разі переперевірки виробу — з дати переперевірки.

Основні технічні параметри тиристора 2У201Е:

• Максимальна постійна зворотна напруга: 100 В;

• Максимальна постійна напруга в закритому стані: 100 В;

• Максимальний повторюваний імпульсний струм у відкритому стані: 30 А;

• імпульсний струм, що повторюється, у відкритому стані: 2 А;

• Напруга у відкритому стані: 2 В;

• Постійний струм у закритому стані: не більш ніж 5 мА;

• Постійний зворотний струм: не більш ніж 5 мА;

• Відмикальний постійний струм керування: не більш ніж 100 мА;

• Постійна відмикаюча напруга керування: не більш ніж 6 В;

• Швидкість наростання напруги в закритому стані: 5 В/мкс;

• Час увімкнення: не більш ніж 10 мкс;

• Час вимкнення: не більш ніж 100 мкс;

• Робочий інтервал температури довкілля: -60... +125 °С

Технічні характеристики тиристорів

2У201А, 2У201Б, 2У201В, 2У201Г, 2У201Д, 2У201Е, 2У201Ж, 2У201И, 2У201К, 2У201Л:

Найменування

тиристора
Максимально допустимі значення параметрів за Тп = max
Значення параметрів за Тп = 25 °C
TЗ MAX


IОС.СР
IОС.П
UЗС
UОБР
PОС. СР
(duзс/dt)max
UОС
IУ.ОТ
UУ.ОТ
tВКЛ
tВЫКЛ
IЗС
IОБР


А
А
В
В
Вт
В/мкс
В
мА
В
мкс
мкс
мА
мА
°С


2У201А
2
30
25
-
4,0
5,0
2
70
-
10
100
5
-
110


2У201Б
2
30
25
25
4,0
5,0
2
70
-
10
100
5
5
110


2У201В
2
30
50
-
4,0
5,0
2
70
-
10
100
5
-
110


2У201Г
2
30
50
50
4,0
5,0
2
70
-
10
100
5
5
110


2У201Д
2
30
100
-
4,0
5,0
2
70
-
10
100
5
-
110


2У201Е
2
30
100
100
4,0
5,0
2
70
-
10
100
5
5
110


2У201Ж
2
30
200
-
4,0
5,0
2
70
-
10
100
5
-
110


2У201И
2
30
200
200
4,0
5,0
2
70
-
10
100
5
5
110


2У201К
2
30
300
-
4,0
5,0
2
70
-
10
100
5
-
110


2У201Л
2
30
300
300
4,0
5,0
2
70
-
10
100
5
5
110

Усоловні позначення електричних параметрів тиристорів:

• IОС. СР. - Середній струм у відкритому стані.

• IОС. П. - імпульсний струм, що повторюється, у відкритому стані.

• UЗС. - Постійна напруга в закритому стані.

• UЗС. П. - імпульсна напруга в закритому стані, що повторюється.

• UОБР. - Постійна зворотна напруга.

• UОБР. П. - імпульсна зворотна напруга, що повторюється.

• PОС. СР. - Середня розсіювана потужність у відкритому стані.

• (dUзс/dt) max - Максимальна швидкість наростання напруги в закритому стані.

• UОС. - Постійна напруга у відкритому стані.

• UОС. И. - Імпульсна напруга у відкритому стані.

• IУ. ОТ. - Відмикальний постійний струм керування.

• IУ. ОТ. И. - Відмикальний імпульсний струм керування.

• UУ. ОТ. - Відмикальна постійна напруга керування.

• UУ. ОТ. И. - Відмикальна імпульсна напруга керування.

• tВКЛ - Час вмикання тиристора.

• tВЫКЛ - Час вимкнення тиристора.

• IЗС. - Постійний струм у закритому стані.

• IЗС. П. - імпульсний струм, що повторюється, у закритому стані.

• IОБР. - Постійний зворотний струм.

• IОБР. П. - імпульсний зворотний струм, що повторюється.

• TС. MAX - Максимальна температура довкілля.
