2Т971А (5-те приймання) транзистор NPN (17А 50В) 200W (КТЮ-32-2) кремнієві епітаксійно-планарні генераторні

Артикул 2Т971А
Производитель PULSAR
1 063 ₴
Характеристики
Артикул 2Т971А
Материал корпуса Металлостекло
Тип монтажа Ручной монтаж
Тип транзистора Биполярный
Тип биполярного транзистора N-P-N
Максимально допустимое напряжение коллектор-эммитер 50 В
Максимально допустимый ток коллектора 17 А
Максимальная мощность рассеивания 200 Вт
Производитель PULSAR

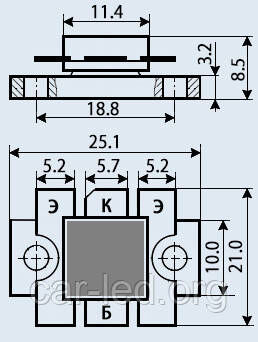

2Т971А транзистор NPN (17А 50В) 200 W (КТЮ-32-2)

Зображення слугують тільки для ознайомлення

2Т971А

Транзистори 2Т971А кремнієві епітаксиально-планарні структури n-p-n генераторні.

Призначені для застосування в підсилювачах потужності, множителях частоти й автогенераторах на частотах 50...200 МГц за напруги живлення 28 В.

Випускаються в металокерамічному корпусі зі смужковими виведеннями.

Усередині корпусу є сполучний LC-звінок.

Використовуються для роботи в стаціонарній і бортовій апаратурі засобів радіозв'язку спеціального призначення.

Випускаються в металокерамічному корпусі зі смужковими виведеннями.

Маркуються цифро-букванним кодом на корпусі транзистора.

Маса транзизора не більш ніж 9,0 г.

Тип корпусу: КТ-56.

Кліматичне виготовлення: «УХЛ».

Категорія якості: «ВП».

Технічні умови:

- приймання «5» — АА0.339.270ТУ.

Зарубісний аналог: NEMO214068-28.

Гарантійний термін зберігання транзисторів — 25 років із дати приймання, а в разі переперевірки виробу — з дати переперевірки.

Гарантійне напрацювання:

- 25 000 годин — у всіх режимах, що допускаються ТУ;

— 40000 годин — у полегшеному режимі.

Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.

Основні технічні характеристики транзизора 2Т971А:

• Структура транзизора: n-p-n;

• РК і max — Максимально допустима імпульсна розсіювана потужність колектора: 200 Вт;

• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним емітером: не менш ніж 220 МГц;

• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого опору в ланцюзі база-емітер: 50 В (0,01кОм);

• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 4 В;

• Iк max — Максимально допустимий постійний струм колектора: 17 А;

• Iкер — зворотний струм колектор-емітер за заданих зворотної напруги колектор-емітер і опору в ланцюгу база-емітер: не більш ніж 60 мА (50В);

• Ск - Ємність колекторного переходу: не більш ніж 330 ПФ;

• Ку.р. - Коефіцієнт посилення потужності: не менш ніж 3 дБ;

• Рових — Вихідна потужність транзизора: не менш ніж 150 Вт на частоті 175 МГц;

• tк — Постійна часу ланцюга зворотного зв'язку на високій частоті: не більш ніж 40 пс

Технічні характеристики транзисторів 2T971А, КТ971А:




Тип

транзизора
Структура
Граничні значення параметрів за Тп = 25 °C
Значення параметрів за Тп = 25 °C

max
Т

max


max
IК. И.

max
UКЭR max
UКБ0 max
UЭБ0 max
UПИТ max
РК. СР. max
h21Э
UКЭ

нас.
IКЭR
IЭБО
f гp.
PВЫХ
КУР


А
А
В
В
В
В
Вт

В
мА
мА
МГц
Вт
дБ
°С
°С


2Т971А
n-p-n
17
-
50
-
4
28
200
-
-
<60
<30
>220
>150
>3
125
-60...+125


КТ971А
n-p-n
17
-
50
-
4
28
200
-
-
<60
<30
>220
>150
>3
85
-40…+85


Усоловні позначення електричних параметрів транзисторів:

• IК max — максимально допустимий постійний струм колектора транзизора.

• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.

• UКЭR max — максимально допустима постійна напруга колектор-емітер у разі опору в ланцюгу база-емітер.

• UКЭ0 max - максимально допустима постійна напруга колектор-емітер за струму бази, рівного нулю.

• UКБ0 max — максимально допустима постійна напруга колектор-база під час струму еміттера, рівною нулю.

• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.

• UПИТ max - максимально допустима напруга живлення.

• РК.СР. max — максимально допустима середня потужність, що розсіюється на колекторі транзизора.

• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.

• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.

• UКЭ нас. — напруга насичення між колектором і емітером транзизора.

• IКЭR — зворотний струм колектор-емітер за заданої зворотної напруги колектор-емітер і опору в ланцюгу база-іміттер.

• IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.

• IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.

• f гр — гранічна частота коефіцієнта передавання струму.

• PВЫХ — вихідна потужність транзизора.

• КУР - коефіцієнт посилення за потужністю транзизора.

• ТП max - максимально допустима температура переходу.

• Т max — максимально допустима температура довкілля.
