2Т325Б транзистор NPN (h21е 70...210) (1000 МГц) підсилювальні кремнієві з ненормір коеф. шуму

2Т325Б

Зображення слугують тільки для ознайомлення

Див. специфікації продукту

2Т325Б

Транзистори кремнієві епітаксиально-планарні структури n-p-n посилені з ненормованим коефіцієнтом шуму.

Призначені для застосування в підсилювачах високої частоти.

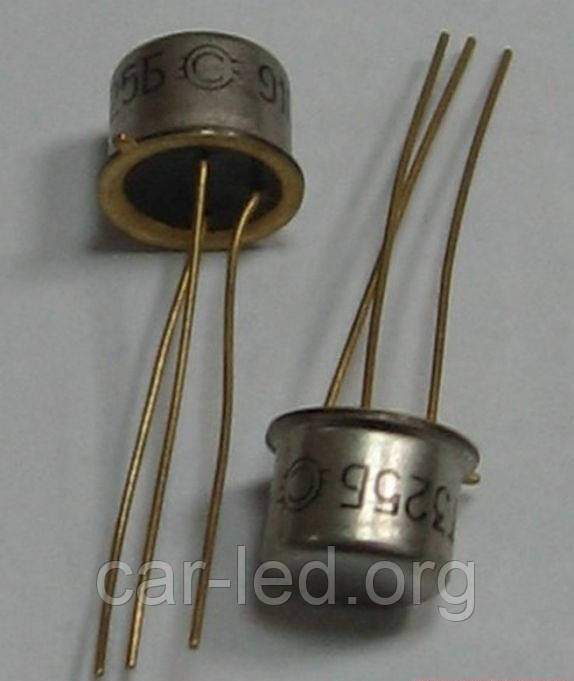

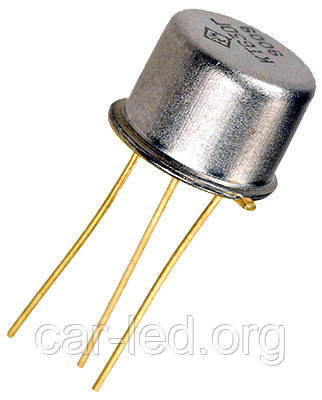

Випускаються в металостекуваному корпусі з гнучкими виведеннями.

Тип приладів 2Т325А, 2Т325Б, 2Т325В, КТ325А, КТ325Б, КТ325В вказується на корпусі.

Маса транзизора не більш ніж 1,2 г.

Тип корпусу: КТ-2-3.

Технічні умови: СБ0.336.023 ТУ.

Основні технічні характеристики транзизора 2Т325Б:

• Структура транзизора: n-p-n;

• РК max — Постійна розсіювана потужність колектора: 225 мВт;

• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним емітером: не менш ніж 800 МГц;

• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого (звичайного) опору в ланцюзі база-емітер: 15 В (3 кОм);

• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 4 В;

• Iк max — Максимально допустимий постійний струм колектора: 60 мА;

• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 0,5 мкА;

• h21Е — Статичний коефіцієнт передавання струму для схеми із загальним імітером у режимі великого сигналу: 70... 120;

• Ск - Ємність колекторного переходу: не більш ніж 2,50 ПФ;

• tк — Постійна часу ланцюга зворотного зв'язку на високій частоті: не більш ніж 125 пс

Технічні характеристики транзисторів 2Т325А, 2Т325Б, 2Т325В:

Тип

транзизора
Структура
Граничні значення параметрів за Тп = 25 °C
Значення параметрів за Тп = 25 °C
TП

max
Т

max


IК

max
IК. И.

max
UКЭR max
UКБ0 max
UЭБ0 max
РК max
h21э
UКЭ

нас.
IКБО
f гp.
КШ
СК
СЭ


мА
мА
В
В
В
мВт

В
мкА
МГц
дБ
пФ
пФ
°С
°С


2Т325А
n-p-n
60
60
15
15
4
225
30...90
-
0,5
800
-
2,5
2,5
150
-60...+125


2Т325Б
n-p-n
60
60
15
15
4
225
70...210
-
0,5
800
-
2,5
2,5
150
-60...+125


2Т325В
n-p-n
60
60
15
15
4
225
160...400
-
0,5
1000
-
2,5
2,5
150
-60...+125

Усоловні позначення електричних параметрів транзисторів:

• IК max — максимально допустимий постійний струм колектора транзизора.

• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.

• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.

• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.

• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.

• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.

• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.

• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.

• h21Э — коефіцієнт передавання струму біполярного транзизора в режимі малого сигналу в схемі із загальним евітером.

• UКЭ нас. — напруга насичення між колектором і емітером транзизора.

• IКБО - зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.

• f гр — гранічна частота коефіцієнта передавання струму.

• КШ - коефіцієнт шуму транзизора.

• СК - ємність колекторного переходу.

• СЭ - ємність колекторного переходу.

• ТП max - максимально допустима температура переходу.

• Т max — максимально допустима температура довкілля.
