Стабилитроны 2С191С кремниевые, эпитаксиальные, малой мощности, прецизионные, класса 0,02.

Предназначены для стабилизации номинального напряжения 9,1 В в диапазоне токов стабилизации 3...20 мА с высокими требованиями к стабильности напряжения в диапазоне температур -60...+125 °С в цифровых измерительных приборах и другой прецизионной аппаратуре.

Выпускаются в металлостеклянном корпусе с гибкими разнонаправленными выводами.

Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.

Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).

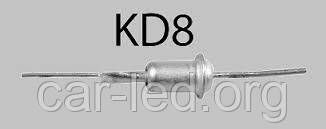

Тип корпуса КД-8, масса не более 1,0 г.

Категория качества: «ВП», «ОС».

Технические условия:

- приемка «ВП» ТТ3.362.125ТУ;

- приемка «ОС» ТТ3.362.125ТУ, аА0.339.190ТУ.

Минимальный срок сохраняемости 25 лет со дня изготовления.

Основные технические параметры стабилитрона 2С191С:

• Номинальное напряжение стабилизации: 9,1 В при Iст 10 мА;

• Разброс напряжения стабилизации: 8,65... 9,55 В;

• Температурный коэффициент напряжения стабилизации: ±0,0052 %/°С;

• Временная нестабильность напряжения стабилизации стабилитрона: ±0,02 %;

• Дифференциальное сопротивление стабилитрона : 15 Ом при Iст 10 мА;

• Минимально допустимый ток стабилизации: 3 мА;

• Максимально допустимый ток стабилизации: 20 мА;

• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,2 Вт;

• Рабочий интервал температуры окружающей среды: -60... +125 °С.

Характеристики стабилитронов 2С191М, 2С191Н, 2С191П, 2С191Р, 2С191С, 2С191Т, 2С191У, 2С191Ф:

<

Тип стабилитрона
Uст. ном.
при Iст.
ΔUст.
αUст.
δUст.
rст.
Iст.
Рmax
Тк.max (Тп.)
Токр.


мин.
макс.


В
мА
мВ
%/°С
%
Ом
мА
мА
мВт
°С
°С


2С191М
9,1
10
±5
±0,005
±0,02
15
5
15
150
125
-60…+125


2С191Н
9,1
10
±5
±0,002
±0,02
15
5
15
150
125
-60…+125


2С191П
9,1
10
±5
±0,001
±0,02
15
5
15
150
125
-60…+125


2С191Р
9,1
10
±5
±0,0005
±0,02
15
5
15
150
125
-60…+125


2С191С
9,1
10
±5
±0,0055
±0,02
15
3
20
200
125
-60…+125


2С191Т
9,1
10
±5
±0,0028
±0,02
15
3
20
200
125
-60…+125


2С191У
9,1
10
±5
±0,0012
±0,02
15
3
20
200
125
-60…+125


2С191Ф
9,1
10
±5
±0,00065
±0,02
15
3
20
200
125
-60…+125

• Uст. - напряжение стабилизации стабилитрона;

• Iст. - ток стабилизации стабилитрона;

• ΔUст. - разброс напряжения стабилизации;

• αUст. - температурный коэффициент напряжения стабилизации;

• δUст. - временная нестабильность напряжения стабилизации;

• rст. - дифференциальное сопротивление стабилитрона;

• Iст.мин. - минимальный ток стабилизации;

• Iст.макс. - максимальный ток стабилизации;

• Рmax - рассеиваемая мощность стабилитрона;

• Тк. мах - максимально-допустимая температура корпуса;

• Тп. мах - максимально-допустимая температура перехода;

• Токр. - температура окружающей среды.
