22mkf - 25v RD 5*11 SAMWHA, 105°C конденсатор електролітичний

22mkf ― 25v (105°C)

Электролит <RD> 5*11

Серия: RD

Напряжение: 25В

Размер: 5 x 11 мм

Производитель: SAMWHA

Максимальная рабочая температура: 105°C

Тип: Электролитический конденсатор общего применения

Изображения служат только для ознакомления

См. спецификации продукта

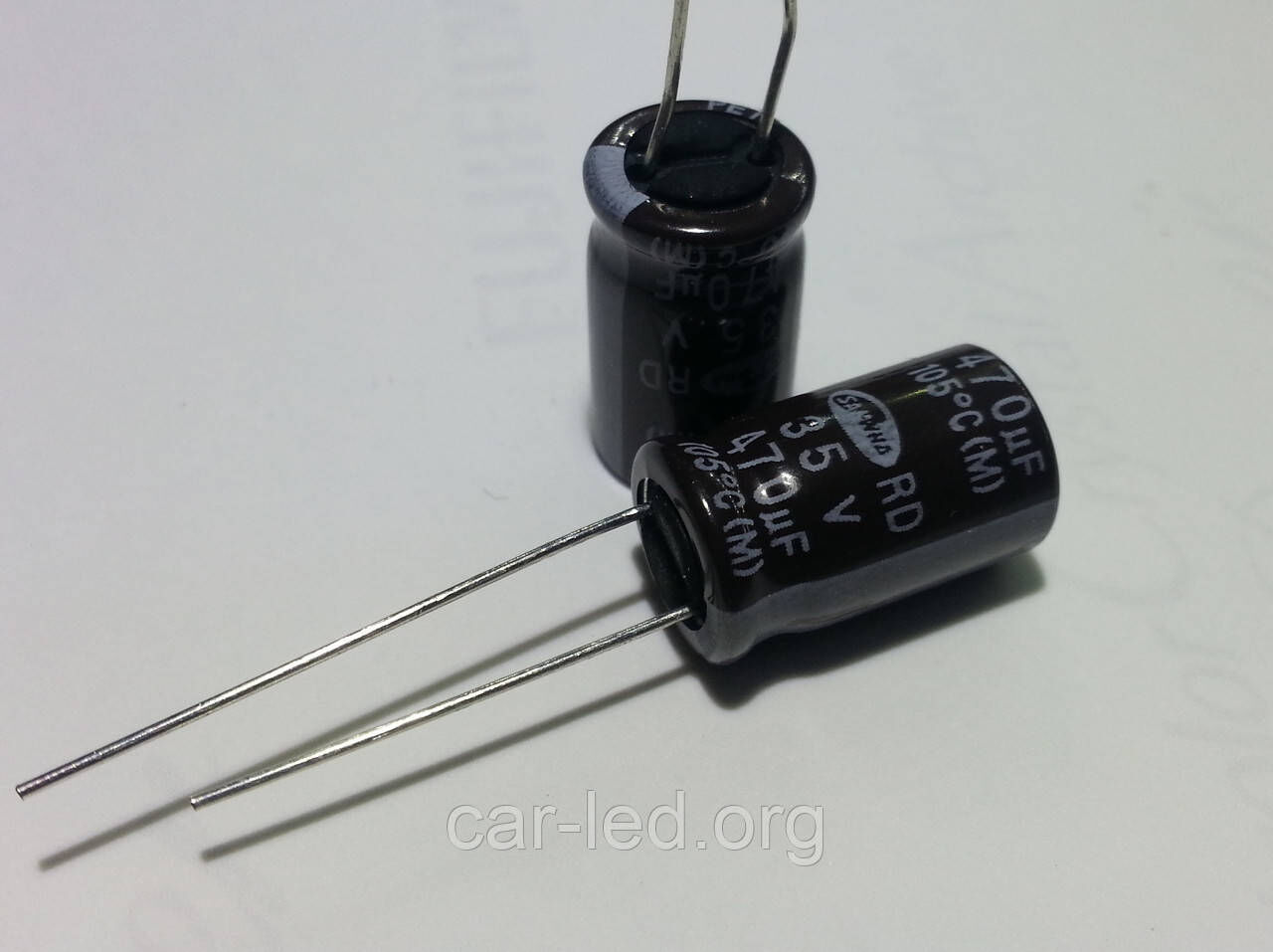

Конденсаторы серия RD 105C, 2000 h, уменьшенный размер

Срок службы конденсатора в зависимости от температуры

Температура
время работы
при 24 ч эксплуатации
при 8 ч эксплуатации


при 50оС
60,000 часов
7 лет
20 лет


при 30оС
200,000 часов
30 лет
86 лет

более миниатюрный размер, чем у RG серии;
широкий диапазон рабочей температуры от –55 до +105оС

Температурный диапазон
Напряжение (В)
6,3~100
160~350
400, 450


температурный диапазон
-55~+105oC
-40~+105oC
-25~+105oC


Ток утечки (макс.)
WV≤100
WV>100


I = 0.01CV или 3 мкА после 2 мин. I = 0.03CV или 4 мкА после 1 мин.
I = 0.02CV + 15 мкА после 5 мин.


Допустимое отклонение емкости
±20% при 120Гц, 20оС


Диэлектрические потери (tanδ) при 120Гц, 20оС (макс)
При емкости >1000мкФ: tan δ увеличивается на 0,02 на каждые 1000мкФ


WV
6.3
10
16
25
35
50
63
100
160~250
350~450


Tan δ
0.28
0.24
0.20
0.16
0.14
0.12
0.10
0.08
0.15
0.20


Стабильность при низких температурах (импеданс при 120Гц)
WV
6.3
10
16
25
35
50~100
160
200~350
400
450


Z-25oC/Z+20oC
5
4
3
2
2
2
3
4
6
10


Z-40oC/Z+20oC
10
8
6
4
3
3
4
8
-
-


Изменение параметров после 2000 ч работы при номинальном напряжении и 105оС
Ток утечки
начальное значение, или менее


Изменение емкости
в пределах +-20% от начального значения


Tan δ
менее чем 200% начального значения

Увеличение максимально допустимого тока пульсации в зависимости от температуры

температура ОС
40
60
70
85
105


множитель
2.4
2.1
1.78
1.65
1.0

Увеличение максимально допустимого тока пульсации в зависимости от частоты


мкФ\частота
50Гц
120Гц
300Гц
1кГц
10кГц~


~47
0.75
1
1.35
1.55
2.0


68~680
0.80
1
1.25
1.34
1.5

Габаритные размеры и максимальный ток пульсации

мкФ\В
6,3
10
16
25
35
50
63
100
160
200
250
350
400
450


2,2





5x11 24
5x11 26
5x11 26
6.3x11 23
6.3x11 23
6.3x11 23
8x11.5 28
8x11.5 28
10x12.5 27


4,7





5x11 35
5x11 38
5x11 38
6.3x11 34
8x11.5 40
8x11.5 40
10x12.5 47
10x12.5 47
10x16 43


10





5x11 51
5x11 56
5x11 56
10x12.5 68
10x12.5 68
10x12.5 68
10x16 75
10x20 82
12.5x20 80


22





5x11 75
5x11 83
6.3x11 95
10x16 111
10x16 111
10x20 121
12.5x20 143
12.5x25 155
16x25 144


33





5x11 92
6.3x11 116
8x11.5 137
10x20 149
10x20 149
12.5x20 175
12.5x25 190
16x25 211
16x31.5 193


47




5x11 96
6.3x11 127
6.3x11 139
10x12.5 190
12.5x20 208
12.5x20 208
12.5x25 227
16x25 252
16x31.5 276
16x35.5 242


100


5x11 119
6.3x11 151
6.3x11 160
8x11.5 218
8x11.5 239
10x20 332
12.5x25 331
16x25 368
16x31.5 402





220
5x11 146
5x11 162
6.3x11 203
8x11.5 264
8x11.5 280
10x12.5 376
10x16 451
12.5x25 630
16x31.5 596
18x35.5 671






330
6.3x11 206
6.3x11 228
8x11.5 293
8x11.5 324
10x12.5 399
10x16 504
10x20 603
16x25 856
18x35.5 822







470
6.3x11 246
6.3x11 272
8x11.5 349
10x12.5 449
10x16 521
10x20 657
12.5x20 844
16x25 1021








1000
8x11.5 422
10x12.5 544
10x16 648
10x20 782
12.5x20 974
12.5x25 1226
16x25 1490
18x40 1925








2200
10x20 778
10x20 844
12.5x20 1055
12.5x25 1235
16x25 1426
16x35.5 1794










3300
12.5x16 983
12.5x20 1148
12.5x25 1323
16x25 1562
16x35.5 1857
18x35.5 2152
← размер корпуса D x L (mm) ← ток пульсации (mA rms) при 105оС, 120Гц


4700
12.5x20 1219
12.5x25 1421
16x25 1657
16x31.5 1916
18x35.5 2224











10 000
16x25 1807
16x35.5 2172
18x35.5 2409













22 000
18x40 2652
