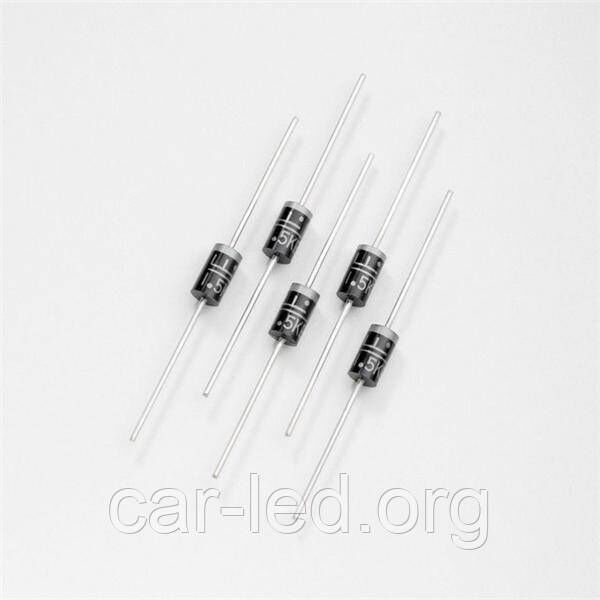

1,5КЕ6,8CA Обмежувач напруги (супресор) двонаправлений Р = 1500Вт U = 6,8В DO-27

1,5КЕ6,8CA Обмежувач напруги (супресор) двонаправлений Р = 1500Вт U = 6,8В DO-27

Основні параметри:

1,5 кВт — Максимальна імпульсна розсіювана потужність

Vrm ― Максимальна робоча напруга, за якої струм, що протікає впродовж тривалого часу, не викликає виходу компонента, що захищається, з ладу

Vbr ― Напруга, за якої відбувається різке збільшення струму

Vcl ― Напруга спрацьовування, характеризується максимальним збільшенням струму через прилад

Ipp ― Піковий струм у режимі спрацьовування

аT — Температурний коефіцієнт

З — типова місткість

1.5KE ― Корпус DO-201

1.5SMC ― Корпус DO-214AB (SMC)

Односпрямований
Двоспрямований
Vrm, В
Vbr1, В
Vcl, В
Ipp, А
aT2, 10-4/°C
C3, пФ


Корпусні
SMC
Корпусні
SMC
10/1000 мкс



1.5SMC6V8A

1.5SMC6V8CA
5.8
6.8
10.5
143
5.7
9500

2 - Vbr=аTx(Tокр.середовища - 25)xVbx(25°C)

3 - Зворотна напруга = 0, частота 1 МГц, для двонаправлених супресорів значення ємності становить половину від зазначеного

Супресори (обмежувачі напруги)

Компоненти з симетричною ВАХ, подібною до характеристики стабілітрона. Принцип дії цих приладів є наступним (див. малюнок). У разі підвищення вхідної напруги (більше напруги спрацьовування приладу), прилад різко зменшує свій опір (створюється коротке замикання), в результаті чого зростає струм у ланцюзі і згоряє запобіжник, або зайва потужність виділяється у вигляді тепла на резисторі. Таким чином, обладнання виявляється повністю захищеним від кидків напруги. Термін < ДВУНАПРАВЛЕНИЙ > вказує на можливість роботи приладу з двополярною напругою, < ОДНОНАПРАВЛЕНИЙ > - тільки з напругою однієї полярності.

Відмінною рисою цих приладів є звермалий час реакції на імпульс перенапруги порядку пікосекунд (так при перевищенні робочої напруги приладу на 30% струм через прилад зростає протягом 10 мкС на 150 000%)
