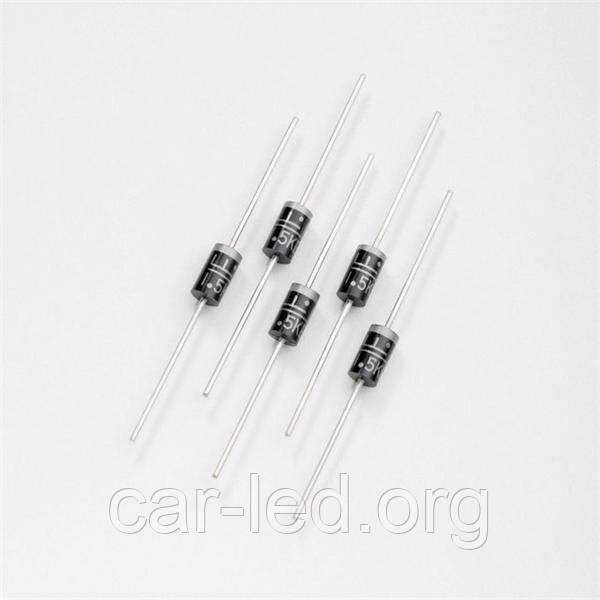

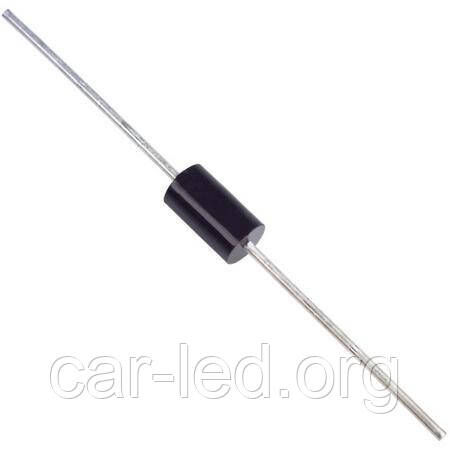

1,5КЕ62СA Обмежувач напруги (супресор) двонаправлений Р = 1500Вт U = 62В DO-27

1,5КЕ62СА Обмежувач напруги двонаправлений Р = 1500Вт U = 62В DO-27

Виробник:
Galaxy











Категорія продукту:
Діоди придушення перехідних стрибків напруги (TVS)











RoHS:












Торгова марка:
Galaxy











Полярність:
Unidirectional











Робоча напруга:
53 V











Напруга пробою:
58.9 V











Напруга фіксації:
111 V











Піковий струм перевантаження:
90 A











Серія:












Паковання/блок:
DO-201











Мінімальна робоча температура:
- 65 C











Максимальна робоча температура:
+ 175 C











Місткість:
1700 pF











Габарити:
5.3 mm W x 9.5 mm L











Вид монтажа:
Through Hole











Паковання:
Ammo Pack











Пікове розсіювання потужності імпульсу:
1.5 kW











:
200











Тип виводів:
Axial











Комерційне позначення:

Зворотне напруження = 0, частота 1 МГц, для двонаправлених супресорів значення ємності становить половину від зазначеного

Супресори (обмежувачі напруги)

Компоненти з симетричною ВАХ, подібною до характеристики стабілітрона. Принцип дії цих приладів є наступним (див. малюнок). У разі підвищення вхідної напруги (більше напруги спрацьовування приладу), прилад різко зменшує свій опір (створюється коротке замикання), в результаті чого зростає струм у ланцюзі і згоряє запобіжник, або зайва потужність виділяється у вигляді тепла на резисторі. Таким чином, обладнання виявляється повністю захищеним від кидків напруги. Термін < ДВУНАПРАВЛЕНИЙ > вказує на можливість роботи приладу з двополярною напругою, < ОДНОНАПРАВЛЕНИЙ > - тільки з напругою однієї полярності.

Відмінною рисою цих приладів є зверхмалий час реакції на імпульс перенапруги порядку пікосекунд (так при перевищенні робочої напруги приладу на 30% струм через прилад зростає протягом 10 мкС на 150 000%)
