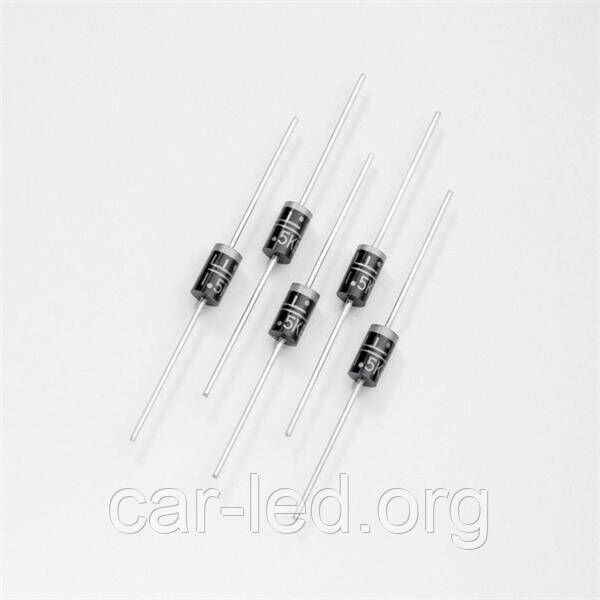

1,5КЕ100СА Обмежувач напруги двонаправлений Р = 1500Вт U = 100В DO-27

1,5КЕ100СА Обмежувач напруги двонаправлений Р=1500Вт U=100В DO-27

Виробник:
Galaxy











Категорія продукту:
Діоди придушення перехідних стрибків напруги (TVS)











RoHS:












Торгова марка:
Galaxy











Полярність:
Unidirectional











Робоча напруга:
85.5 V











Напруга пробою:
100 V











Напруга фіксації:
178 V











Піковий струм перевантаження:
56 A











Серія:












Упаковка / блок:
DO-201











Мінімальна робоча температура:
- 65 C











Максимальна робоча температура:
+ 175 C











Ємність:
1150 pF











Габарити:
5.3 mm Dia. x 5.3 mm W x 9.5 mm L











Вид монтажу:
Through Hole











Упаковка:
Ammo Pack











Пікове розсіювання потужності імпульсу:
1.5 kW











:
200











Тип висновків:
Axial











Комерційне позначення:

Зворотне напруга = 0, частота 1 МГц, для двонаправлених супресорів значення ємності складає половину від зазначеного

Супресори (обмежувачі напруги)

Компоненти з симетричною ВАХ, подібної характеристики стабілітрона. Принцип дії цих приладів наступний (див. малюнок). У разі підвищення вхідного напруги (більше напруги спрацьовування приладу), прилад різко зменшує свій опір (створюється коротке замикання), в результаті чого зростає струм у ланцюги і або згорає запобіжник, або зайва потужність виділяється у вигляді тепла на резисторі. Таким чином устаткування виявляється повністю захищеним від кидків напруги. Термін < ДВОНАПРАВЛЕНИЙ > вказує на можливість роботи приладу з двуполярными напругами, < ОДНОСПРЯМОВАНИЙ > - тільки з напругами однієї полярності.

Графік залежності збільшення струму КЗ від часу при перевищенні напруги спрацьовування:

Відмінною рисою цих приладів є свермалое час реакції на імпульс перенапруги порядку пікосекунд (так при перевищенні робочого напруги приладу на 30 % струм через прилад зростає протягом 10 мкС на 150 000 %)
